Basics

Question 1

Was ist ein Signal?

Answer 1

Die Repräsentation einer Nachricht oder Zustand durch einen
physikalischen Vorgang wird als Signal bezeichnet

Question 2

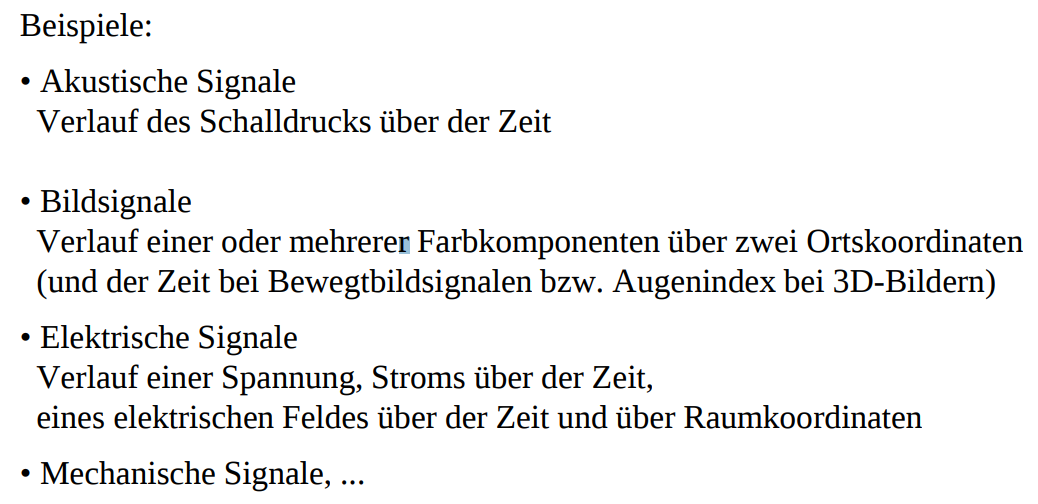

Was sind Beispiele für Signale?

Answer 2

Question 3

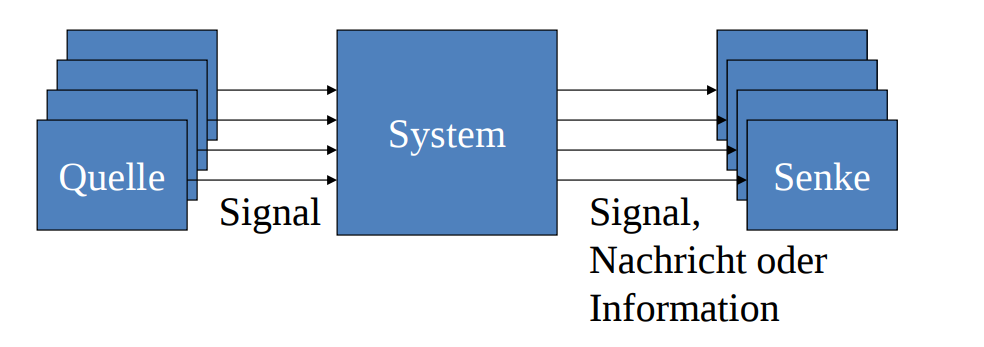

Was ist Signalverarbeitung?

Answer 3

Die Signalverarbeitung erzeugt aus Signalen, welche von Quellenstammen, wiederum Signale, Nachrichten oder Informationen, welche an Senken geliefert werden. Was zwischen den Quellen und den Senken liegt, wird System genannt und realisiert die Signalverarbeitung

Question 4

Was ist eine Abhängigkeit?

Answer 4

• Abhängigkeit basiert auf Aktion und Reaktion
• Auf ein bestimmtes Eingangssignal folgt ein bestimmtes Ausgangssignal
• Verbrühe mir die Finger => Arm reist Hand zurück

Question 5

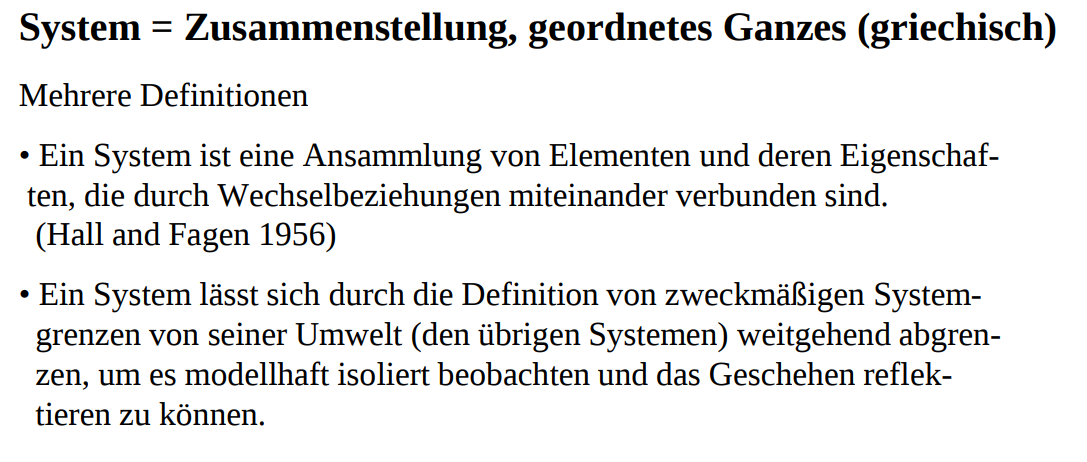

Wie ist eine System Definiert?

Answer 5

Question 6

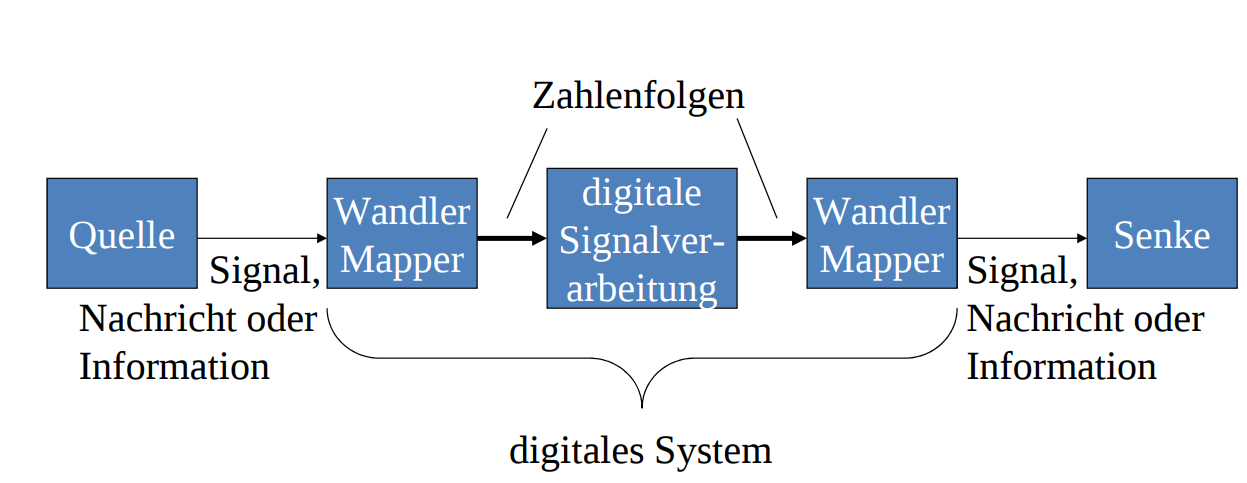

Wie sieht ein System mit digitaler Verarbeitung aus?

Answer 6

Question 7

Wofür braucht man die digitale Signalverarbeitung?

Answer 7

Digitale Signalverarbeitung wird benötigt um jegliche Signale in Rechnern
auswerten, bearbeiten, speichern oder erzeugen zu können.

Question 8

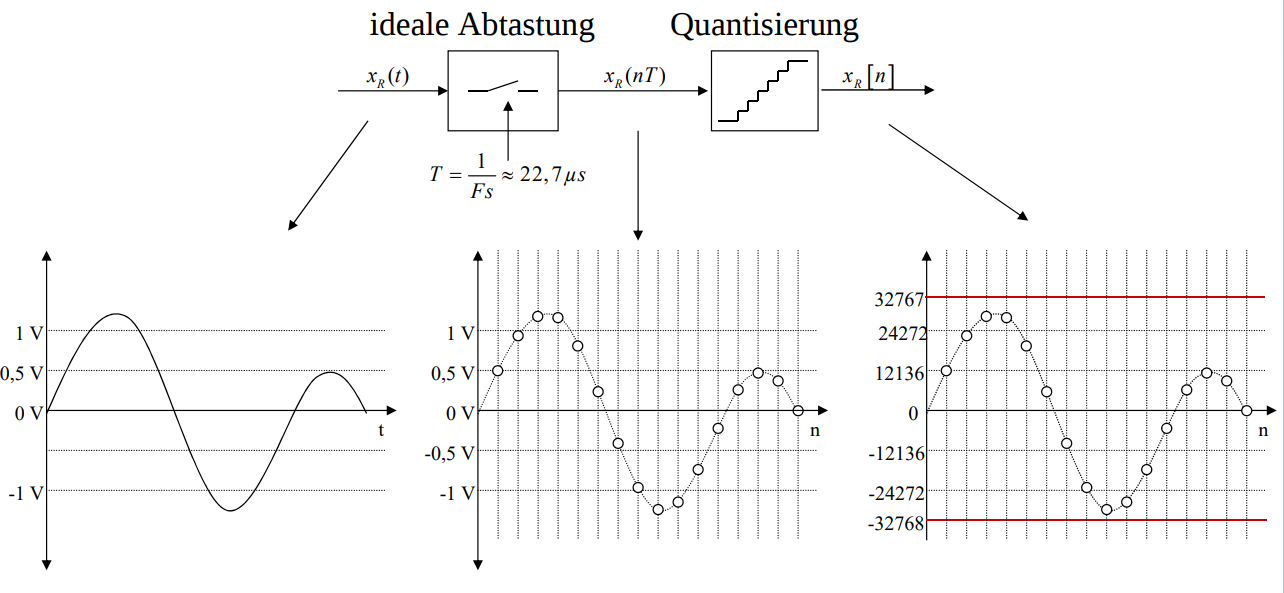

Was macht ein A/D Wandler?

Answer 8

• Er wandelt Digitale in Analoge Signale um und andersrum
• Von D zu A: Abtasten und Quantisieren von Signalen
• Ideale Abtastung ist fehlerfrei
• Quantisierung addiert Fehler (weniger wichtig für uns)

Question 9

Womit beschäftigt sich die Systemtheorie?

Answer 9

Beschreibung (mathematisch), Analyse und Synthese von Systemen

Question 10

Was ist die große Stärke der Systemtheorie?

Answer 10

• Mathematische Abstraktion ermöglicht eine gemeinsame Systemtheorie
• Wissen und Methoden können auf viele reale Systeme angewendet werden
• Universal Lösung für verschiedenste Anwendungsbereiche
• Verhalten von verschiedenen Systemen kann mathematisch identisch beschrieben werden
• Das mathematische Modell eines realen Systems ist ein Satz von Gleichungen

Question 11

Was ist die Aufgabe von Sensoren und Aktoren?

Answer 11

• Es ist Aufgabe der Sensorik / Messtechnik die gewünschte Information in einer gewünschten physikalischen Form darzustellen
• Die Aktoren übernehmen die Aufgabe Informationen in die gewünschte
  physikalische Größe umzusetzen

Question 12

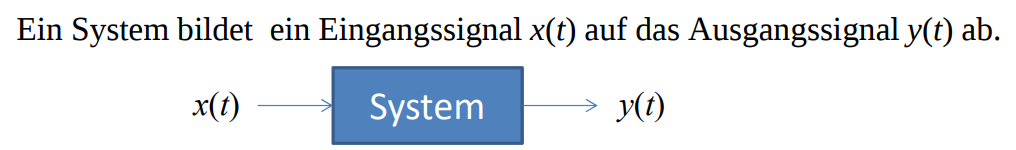

Wie sieht die Einfachste Form von einem System aus?

Answer 12

Question 13

Was ist das dynamische Verhalten eines Systems?

Answer 13

• Jedes technische System besitzt eine gewisse Trägheit
• Ein Auto benötigt eine gewisse Zeit um von 0 auf 100 km/h zu beschleunigen
• Das dynamische Verhalten wird durch Energiespeicher bestimmt.
  -> Systeme mit Gedächtnis
• Dies führt zu Differentialgleichungen, welche gelöst werden ‚müssen‘

Question 14

Was sind Lineare Systeme?

Answer 14

Lineare Systeme sind Systeme, bei denen die Ausgabe (Output) proportional zur Eingabe (Input) ist. Das bedeutet, dass wenn man eine Eingabe in das System gibt, die Ausgabe durch Multiplikation mit einer Konstanten berechnet werden kann

Question 15

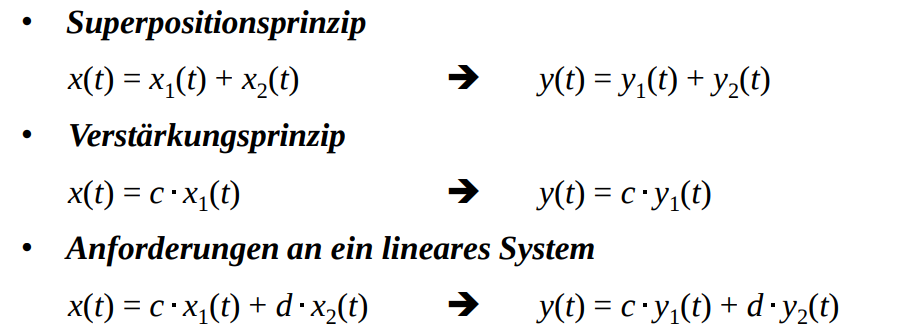

Was muss für ein lineares System gelten?

Answer 15
