BSP 118 Le Risque D'explosion

Question 1

Le risque d’explosion

S’il s’agit d’un gaz, des relevés explosimetriques au moyen du … … permettront de préciser l’importance du risque, notamment lorsqu’il se produit des accumulations (poches de gaz) avec des concentrations différentes.
Lorsque ces relevés ont lieu en … … , il est impératif de les effectuer sous ARI.

Answer 1

S’il s’agit d’un gaz, des relevés explosimetriques au moyen du détecteur multigaz permettront de préciser l’importance du risque, notamment lorsqu’il se produit des accumulations (poches de gaz) avec des concentrations différentes.
Lorsque ces relevés ont lieu en espace clos, il est impératif de les effectuer sous ARI.

Question 2

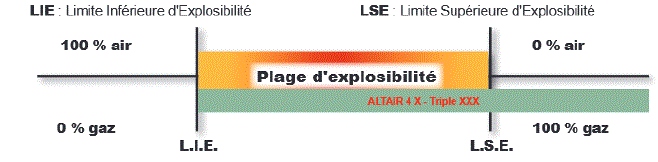

Answer 2

Question 3

Le risque d’explosion

En dessous …, le mélange est trop pauvre pour pouvoir exploser.

Au-dessus de la … , le mélange est trop riche.

Answer 3

En dessous de la LIE, le mélange est trop pauvre pour pouvoir exploser.

Au-dessus de la LSE, le mélange est trop riche.

Question 4

Le risque d’explosion

• Le détecteur multigaz n’indiquant que le … de LIE, les secours sont en zone dangereuse dès que les 100% de LIE sont atteints (affichage XXX)
• On peut être à … de la LIE à un niveau, et, à un seuil supérieur à un étage différent. Considérer le plus grave.
• La maîtrise du fonctionnement du détecteur est indispensable (C/A + chef d’équipe)

Answer 4

• Le détecteur multigaz n’indiquant que le pourcentage de LIE, les secours sont en zone dangereuse dès que les 100% de LIE sont atteints (affichage XXX)
• On peut être à 20% de la LIE à un niveau, et, à un seuil supérieur à un étage différent. Considérer le plus grave.
• La maîtrise du fonctionnement du détecteur est indispensable (C/A + chef d’équipe)

Question 5

Le risque d’explosion

la plage d’explosibilité du gaz naturel (… - …) peut être très rapidement atteinte (quelques minutes selon le débit), exemple une fuite sur une gazinière atteint en 15 min la plage d’explosibilité d’un appartement de 10m2.

Answer 5

la plage d’explosibilité du gaz naturel (5% - 15%) peut être très rapidement atteinte (quelques minutes selon le débit), exemple une fuite sur une gazinière atteint en 15 min la plage d’explosibilité d’un appartement de 10m2.

Question 6

le risque d’explosion hors feu ou incendie

8 étapes

Answer 6

estimer / localiser / délimiter :

1/ identifier :
Nature du produit

2/ Déterminer :
La source du risque

3/ Délimiter :
La zone dans laquelle le risque s’étend, à l’intérieur et à l’extérieur de tous les locaux et bâtiments concernés. Cette recherche se fait de manière concentrique, en partant de l’endroit initial.

4/ Déterminer :
En présence de gaz, la concentration dans l’atmosphère au moyen d’un détecteur multigaz (maintenir la lecture des données) qui permettra de préciser l’importance du risque notamment lorsqu’il se produit des accumulations (poches de gaz) avec des concentrations différentes

5/ Identifier :
Les différents barrages possibles lorsqu’il s’agit de fuites de gaz ou de liquide

6/ Rechercher :
Les causes incontrôlables de déclenchement de l’explosion : appareil automatiques, contacteurs etc.

7/ Evaluer :
L’étendue des dommages et des dégâts possibles en cas de survenance de l’explosion

8/ Demander :
L’intervention des services publics (Grdf ; Enedis ; etc.) et des responsables de l’établissement.

Question 7

le risque d’explosion hors feu ou incendie

Les radios portatives ainsi que les téléphones mobiles doivent être … avant l’engagement en zone d’exclusion. Un personnel hors zone d’exclusion doit être capable de —- —- .

Answer 7

Les radios portatives ainsi que les téléphones mobiles doivent être éteints avant l’engagement en zone d’exclusion. Un personnel hors zone d’exclusion doit être capable de demander des moyens de renforcements.

Question 8

le risque d’explosion hors feu ou incendie

CAT 3/

Answer 8

1- Protéger l’environnement immédiat :
* ÉVITER de passer avec l’engin devant l’adresse : cette règle est absolue en cas de fuite de gaz VP.
* STATIONNER l’engin au-delà de 50 m, cette distance forme la 1re estimation de la zone d’exclusion.
* ÉLOIGNER les curieux, évacuer ou confiner les immeubles menacés.
* ÉTABLIR un large périmètre de sécurité.
* ÊTRE EN MESURE de mettre en place des moyens d’intervention proportionnés aux dommages évalués.
Sur certaines interventions, le confinement sera approprié et sur d’autres l’évacuation sera conseillée. Cela dépend de l’année et du type de construction. Il s’agit d’apprécier rapidement le niveau de danger dans les bâtiments.

2- Réduire et supprimer le risque :
* SUPPRIMER la cause (barrage, fermeture de vanne, etc.). En présence de gaz naturel, signaler à l’agent GRDF le ou les barrages manoeuvrés. L’action sur le BON BARRAGE de gaz ne signifie pas la disparition du risque d’explosion.
* PROCÉDER à l’absorption du produit lorsqu’il s’est répandu en faible quantité et en dégageant des vapeurs explosibles. Sinon, recouvrir la nappe d’un tapis de mousse pour éviter les évaporations.
* VENTILER jusqu’à disparition complète du danger dans tous les locaux et immeubles concernés :
o Ventilation naturelle : à rechercher dans la majorité des cas (petites fuites en particulier)
o Ventilation mécanique : l’opération ne doit être entreprise qu’après la suppression de toute cause de déclenchement possible d’une explosion avec des moyens antidéflagrants utilisés généralement en aspiration, afin de maitriser les flux

3- Protéger le personnel :
* N’EMPLOYER que le personnel strictement nécessaire.
* FAIRE PORTER les EPI + ARI (coiffé lorsque la situation l’exige) dès l’arrivée sur les lieux.
* EFFECTUER les reconnaissances sous ARI lorsque les relevés ont lieu en espace clos.
* Le matériel immédiat à emporter doit permettre :
o La détection ;
o La neutralisation (barrage).
* Le matériel hydraulique est maintenu hors zone d’exclusion afin de pouvoir réagir.
* Sauf besoin particulier du COS, un binôme est laissé à l’engin en mesure d’intervenir et de passer un message en cas d’explosion.

Question 9

le risque d’explosion hors feu ou incendie

L’éloignement de l’engin protège du risque d’explosion.

Les seuls moyens permettant d’éviter les effets du BLAST sont la … et/ou un … … .

Un … … … ne protège pas du risque.

Answer 9

L’éloignement de l’engin protège du risque d’explosion.

Les seuls moyens permettant d’éviter les effets du BLAST sont la distance et/ou un écran solide.

Un véhicule de tourisme ne protège pas du risque.

Question 10

Le risque d’explosion en présence de feu

1- Feu dans les locaux alimentés en gaz naturel :

Answer 10

Barrer la conduite qui dessert les locaux concernés par l’incendie.
En cas d’impossibilité, le chef de détachement engage son personnel que s’il existe un risque pour les personnes, en tenant compte des signes annonciateurs d’une explosion imminente (odeur, sifflement, etc.).
En attendant, il doit limiter son action à la protection de l’environnement, afin d’éviter toute extension du sinistre.

Question 11

Le risque d’explosion en présence de feu

2- Fuite de gaz naturel enflammée :

Answer 11

En principe, il n’y a pas de risque d’explosion tant que le gaz brûle. L’effort est alors porté sur la protection de l’environnement soumis aux risques de propagation de la flamme et au rayonnement thermique.
Sauf en cas d’absolue nécessité, la fuite enflammée ne doit être éteinte que par barrage de la conduite afin de ne pas recréer de risque d’explosion.
Par conséquent, il convient de prendre garde à ne pas souffler la flamme en manœuvrant les moyens d’extinction éventuellement mis en place, ni à noyer la conduite par un effet « baignoire » si elle est située en tranchée.
Dans certains cas qui doivent rester très exceptionnels et après concertation entre le COS et le responsable du Gaz de France sur place, il peut être nécessaire de procéder à l’extinction alors même que la fuite n’est pas encore arrêtée.

Question 12

Le risque d’explosion en présence de feu

2- Fuite de gaz naturel enflammée :
Dans certains cas qui doivent rester très exceptionnels et après concertation entre le COS et le responsable du Gaz de France sur place, il peut être nécessaire de procéder à l’extinction alors même que la fuite n’est pas encore arrêtée.

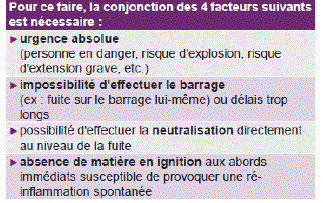

Pour ce faire, la conjonction des 4 facteurs suivants est nécessaire :

Answer 12

Question 13

Le risque d’explosion en présence de feu

2- Fuite de gaz naturel enflammée :

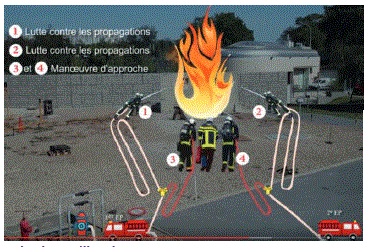

Quand ces 4 conditions sont réunies, il s’agit d’accompagner l’agent GRDF ?

Answer 13

Quand ces 4 conditions sont réunies, il s’agit d’accompagner l’agent GRDF en le faisant encadrer par 2 sapeurs-pompiers manœuvrant chacun une lance en jet diffusé de protection, jusqu’à ce qu’il soit suffisamment près de la flamme pour la souffler et neutraliser la fuite. En cas de fuite enflammée sur conduite moyenne pression, des lances (en jet diffusé) supplémentaires, placées légèrement en retrait, sont nécessaires pour la protection des porte-lance engagés au plus près du foyer.

Question 14

Le risque d’explosion en présence de feu

3- Cas des bouteilles de gaz :
Des bouteilles qui ont été soumises au rayonnement d’un incendie sont susceptibles d’exploser au-delà d’une … … .

Answer 14

Des bouteilles qui ont été soumises au rayonnement d’un incendie sont susceptibles d’exploser au-delà d’une certaine température.

Question 15

Le risque d’explosion en présence de feu

3- Cas des bouteilles de gaz :
Des bouteilles qui ont été soumises au rayonnement d’un incendie sont susceptibles d’exploser au-delà d’une certaine température.

Dans ce cas, il faut : 3/

Answer 15

• Éviter toute action mécanique ou thermique brutale ;
• Ne pas négliger le risque de « BLEVE » pour les bouteilles de GPL ;
• Ne pas négliger le risque d’inflammabilité et d’explosion de l’acétylène.

Question 16

Le risque d’explosion en présence de feu

3- Cas des bouteilles de gaz :
Avant tout déplacement de la bouteille : 3/

Answer 16

• Mesurer la température externe au moyen d’un thermomètre infrarouge (en dotation dans les VI NRBC) ou bien au moyen d’une caméra thermique dotée d’une zone de mesure de point chaud.
• Refroidir en jet diffusé d’attaque en maintenant le porte-lance hors d’atteinte, jusqu’à ce que la température redescende en-dessous du seuil de rupture (CO2 et GPL : 100° C – oxygène : 350° C)
• Dans le cas d’une bouteille d’acétylène prise dans un incendie, demander l’intervention du LCPP d’urgence.

Question 17

Le risque d’explosion en présence de feu

4- Cas des GPL : 3/

Answer 17

• Fuite de gaz liée à un défaut d’étanchéité pouvant engendrer un VCE en présence d’une source d’inflammation ayant une énergie suffisante ;
• Apparition brutale et répétée d’une torchère sur un véhicule équipé d’une soupape de sécurité et soumis à un incendie ;
• Explosion de type BLEVE en conséquence d’un échauffement important du réservoir suite à un feu.

Question 18

Le risque d’explosion en présence de feu

4- Cas des GPL :
Rapportés à des réservoirs GPL de 150 l, les 3 effets du BLEVE sont :

Answer 18

• La projection d’éclats avec effet de missile pouvant aller jusqu’à 100 m ;
• La création d’un flux thermique avec création d’une boule de feu dont le diamètre peut atteindre 30 m pendant 3 s ;
• La création d’une surpression dont les effets peuvent être ressentis jusqu’à 120 m.

Question 19

Le risque d’explosion en présence de feu

5- Cas des GNV :
Les risques liés aux accidents et aux feux de véhicules équipés au GNV sont relativement réduits en raison : 3/

Answer 19

• De la nature du gaz : plus léger que l’air, le méthane se dilue très rapidement dans l’atmosphère.
• Du positionnement des bouteilles : en raison de leur volume, les bouteilles sont généralement placées sur le pavillon, hors d’atteinte directe des chocs.
• Des thermo fusibles placés sur chaque bouteille et sur la canalisation, qui fondent rapidement (100° C) En outre, la nature gazeuse du GNV exclut l’apparition d’un BLEVE. Le principal risque est donc celui d’une fuite de gaz, enflammée ou non, voire d’un VCE d’une durée de plusieurs minutes.

Question 20

Le risque d’explosion en présence de feu

6- Cas des bouteilles d’acétylène :
Les mélanges air/acétylène et/ou oxygène/acétylène constituent des mélanges inflammables et parfois explosifs dans les plages de LIE = …% à LSE = …% dans l’air. Il est à noter que sous l’effet d’une faible pression ou d’une température élevée, l’acétylène peut rentrer dans une phase d’instabilité et se décomposer. Cette décomposition est … .

Dans toutes les situations, il conviendra de procéder à une reconnaissance avec prise de renseignements (type de bouteille et contenance, nombre, lieu de stockage, milieu ouvert ou fermé, signe de dommages) et avec mesure de … de la ou des bouteilles, et … du milieu.

Answer 20

Les mélanges air/acétylène et/ou oxygène/acétylène constituent des mélanges inflammables et parfois explosifs dans les plages de LIE = 2,3% à LSE = 83% dans l’air. Il est à noter que sous l’effet d’une faible pression ou d’une température élevée, l’acétylène peut rentrer dans une phase d’instabilité et se décomposer. Cette décomposition est explosive.

Dans toutes les situations, il conviendra de procéder à une reconnaissance avec prise de renseignements (type de bouteille et contenance, nombre, lieu de stockage, milieu ouvert ou fermé, signe de dommages) et avec mesure de température de la ou des bouteilles, et d’explosimétrie du milieu.

Question 21

Le risque d’explosion en présence de feu

6- Cas des bouteilles d’acétylène :

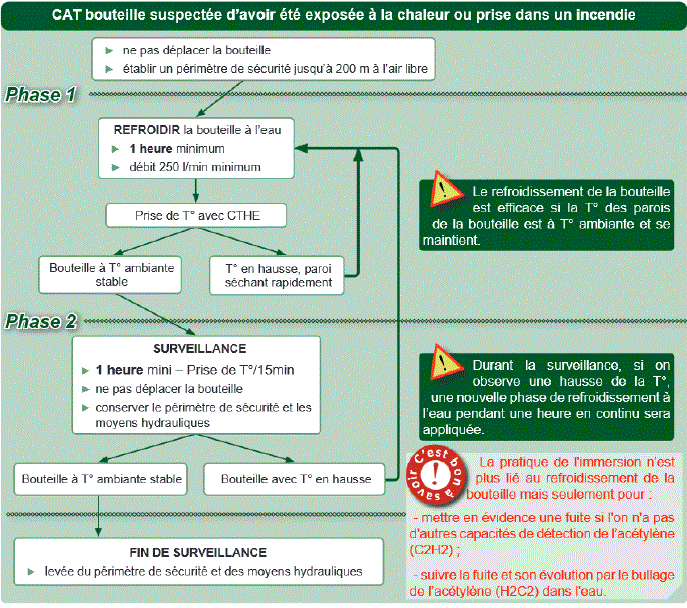

CAT d’une bouteille suspectée d’avoir été exposée à la chaleur ou prise dans un incendie :

Answer 21

Question 22

Cas particulier : objet suspect

En présence d’engins suspects et plus strictement sur les engins et colis déposés, les mesures suivantes sont à prendre : 5/

Answer 22

• Demander l’intervention de la police.
• Ne pas toucher, ne pas déplacer, ni provoquer de vibrations dans les environs immédiats de l’objet même s’il a été initialement déplacé.
• Prêter son concours à la police pour la réalisation d’un périmètre de sécurité initial de 100 m.
• Au minimum en zones dégagées, en l’absence de la police, prendre les premières mesures nécessaires à la mise en place de ce périmètre.
• Demander les moyens supplémentaires jugés nécessaires pour lutter contre les dommages que provoquerait l’explosion.
