Derivaciónes cara inferior
D2, D3 aVF
Derivaciónes cara lateral
Alta: D1 aVL
Baja: V5 y V6
Derivaciones cara anteroseptal
V1, V2, V3, V4
Derivaciones cara anterolateral
V3, V4, V5, V6
Derivaciones cara anterior extensa
D1, aVL, V1-V6
Derivaciónes cara posterior
V7, V8 y V9
Orden de interpretación Electro
Ritmo
FC
Eje AQRS
Onda P
Complejo QRS
Intervalo QT
QTc
Intervalo PR
Ritmo sinusal
Onda P antes de cada QRS
P positiva en DII y negativo aVR
Frecuencia Regular
1500/ numero de cuadritos pequeños entre RR
Frecuencia Irregular
Contar cuantos complejos hay en 30 cuadros grandes y multiplicar x10
Criterios Onda P
+ en D1, D2 y aVF
- en aVR
duración 0.10s
Amplitud <2.5 mm
Criterios Eje AQRS
D1 se cuentan cuadritos + y - en onda QRS isoelectrica
aVF se cuentan cuadritos + y - de onda QRS isoelectrico
Eje normal -30/90
Complejo QRS
En V1 no hay Q
Duración 0.08-0.12s
Intervalo QT
Contar cuantos cuadritos hay entre inicio de QUE y finalización de T

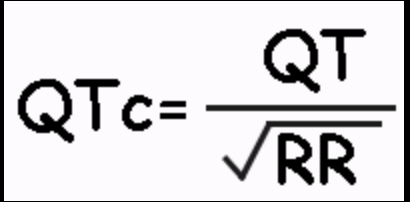

QTc
Valores normales
470 ms mujeres
350-450 ms adultos jovenes
Intervalo PR
Duración 0.12-0.20s
>0.20s bloqueo AV
