Eclairage

Question 1

Que trouve-t-on comme protocole de régulation de l’éclairage ?

Answer 1

0-10V

DSI

DSI+

DALI

Question 2

Quelles sont les longueurs admissibles en fonction la section?

Answer 2

1,5 mm² : 300m

0,75 mm² : 150m

0,5 mm² : 100m

Question 3

Quelles sont les différences entre le 0-10V, le DSI et le DALI ?

Answer 3

0-10V : signal de régulation par groupe analogique

DSI : signal de régulation par groupe digital

DALI : signal de régulation numérique, avec appareil adressable

Question 4

Quels sont les points les plus importants à prendre en compte dans l’étude du projet en DALI ?

Answer 4

• 2 lignes de commande
• Longueur max. de la ligne : 300 m
• Nombre de modules max. (64)
• Exigences des appareils de commande (tenir compte de la consommation)
• Courant max. système (250 mA)
• Avez-vous pris en compte tous les luminaires, capteurs et appareils de commande ?

Consommation de courant des actuateurs DALI : Actuateurs DALI alimentés par une source propre (les B.E. p. ex.) : 2 mA Autres appareils (modules poussoir p. ex.) : jusqu’à 10 mA

Question 5

Que veut dire DALI ? Et à quoi ça sert ?

Answer 5

Digital Adressable Lightning Interface.

C’est un protocole standardisé pour la communication numérique avec les composants d’éclairage.

Question 6

DALI, d’autre caractéristique rentre en compte ?

Answer 6

• 1200 Bit/s.
• Tension 15-16V / 200mA.
• Chute de tension max 2V.
• Long. :0,5mm2 100m, 0,75mm2 100/150m, 1,5mm2 150/300m.
• Pas de polarité.
• Code Manchester.
• Description Dali dans la norme IEC 60929.

Tous les acteurs DALI doivent répondre au minimum au cahier de charge « control gear » IEC 60929-E

Question 7

Quelles sont les caractéristiques du protocole DALI ?

Answer 7

• Max. 64 luminaires (B.E.), commande individuelle
• Jusqu’à 16 groupes de luminaires, max. 16 scénarios lumineux
• Extension du système : longueur max. de la ligne de commande = 300 m
• Ligne de commande à polarité interchangeable
• Technique de transmission numérique insensible aux perturbations
• Signalisation des défauts de lampes
• Fading réglable Possibilité de configuration du comportement en cas d’erreur
• Flux DC réglable (éclairage de secours)
• Intensité max. = 250mA
• Résistance de la ligne max. = 8Ω
• Chute de tension max. = 2V

Question 8

Citer les trois modes de structure de l’installation ?

Answer 8

Structure en série

Structure en étoile

Structure hybride

Question 9

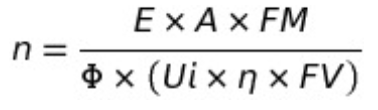

Donner la formule pour calculer le nombre de luminaire ?

Answer 9

Question 10

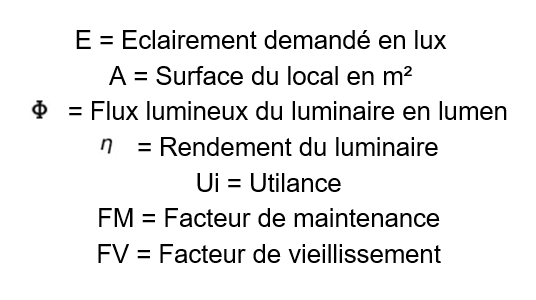

Quelles sont les valeurs à prendre en compte
pour faire le calcul du nombre de luminaire ?

Answer 10

Question 11

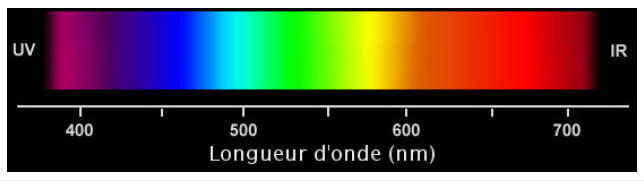

Où se trouve la partie du rayonnement ou du spectre visible pour l’œil humain ?

Answer 11

Entre 380 nm et 780 nm

Question 12

Donner la définition de la longueur d’onde.

Answer 12

C’est la distance parcourue, à la vitesse de propagation de l’onde électromagnétique, entre deux zones de champs maximum ou minimum.

Question 13

Que trouve-t-on en-dessus et en-dessous de ses valeurs : 380nm et 780nm ?

Answer 13

Au-dessus de 780nm les infrarouges et en-dessous de 380nm, les ultraviolets

Question 14

Quel est rôle biologique de la lumière ?

Answer 14

Le maintien d’une température ambiante favorable et des effets tels que la photosynthèse.

Question 15

L’ensemble du spectre de couleur donne ?

Answer 15

Une lumière blanche

Question 16

Quel est rôle psychologique de la lumière ?

Answer 16

Elle détermine une grande partie de l’action psychologique du milieu.

Question 17

L’absence totale de spectre donne ?

Answer 17

Le noir total

Question 18

Quel est rôle technique de la lumière ?

Answer 18

De nombreuse sciences et techniques, tels que l’éclairagisme, la photographie, la spectrométrie et l’optoélectronique.

Question 19

Qu’elle différence y’a-t-il entre un rayonnement polychromatique et monochromatique.

Answer 19

L’une représente toutes les longueurs d’onde, tandis que l’autre en représente qu’une seul.

Question 20

Qu’elle est la fonction de l’organisme qui est dépendante de la lumière du jour ?

Answer 20

Le rythme circadien

Question 21

Que signifie la notion d’hygiène de lumière ?

Answer 21

Le remise à l’heure de l’horloge biologique

Synonyme d’éveil pour l’organisme

Active l’ensemble des mécanismes biologiques

Fonctionnement cognitif de bonne qualité

La bonne synchronisation entre l’horloge et l’obscurité permet un bon sommeil.

Question 22

Qu’elles sont les activités qui pourraient retarder ce cycle de production de mélatonine ?

Answer 22

L’exposition en fin de journée devant un écran d’ordinateur, une télévision ou tablette numérique pourrait empêcher le cycle de préparation au sommeil par un recul de production de mélatonine

Question 23

Comment fonctionne le rythme circadien ?

Answer 23

Vers 20h la glande pinéale commence à sécréter la mélatonine. Le pic se situant vers 4h du matin. Puis celle-ci baisse jusqu’à atteindre le niveau le plus bas dès 8h et durant la journée.

Question 24

Donner la définition, la grandeur et l’unité du flux lumineux.

Answer 24

Le flux lumineux décrit la quantité de lumière émise par une source lumineuse

Grandeur : Ф Phi

Unité : Lumen [lm]

Question 25

Où utilise-t-on les ambiances dites vives ? Tel que le rouge, l’orange et le jaune.

Answer 25

Dans les bureaux et les cuisines

Question 26

Donner la définition, la grandeur et l’unité de l’**efficacité lumineuse**.

Answer 26

L’efficacité lumineuse est le quotient du flux lumineux par la quantité d’énergie électrique. Elle indique la rentabilité d’une source lumineuse. Grandeur : K Unité : **Lumen par watt** [lm/w]

Question 27

Où utilise-t-on les ambiances dites douces ? Tel que le bleu pâle, les vert, l’abricot, le rose, la pêche et le beige.

Answer 27

Dans les bibliothèques, les salles de séjours et les chambres à coucher.

Question 28

Donner la définition, la grandeur et l’unité de l’**intensité lumineuse**.

Answer 28

L’intensité lumineuse décrit la quantité de lumière émise dans une direction donnée. Elle est en grande partie déterminée par des éléments de guidage de flux, réflecteurs par ex. et est représentée par la courbe photométrique. Grandeur : I Unité : **Candela** [cd]

Question 29

Qu’est-ce que la mélatonine et comment fonctionne-t-elle sur nous ?

Answer 29

C’est une hormone dont la sécrétion est typiquement circadienne. Sa production augmente en fin de journée avant le coucher, contribuant à l’endormissement. Elle atteint son pic de sécrétion entre 2h et 4h du matin. Ensuite, sa concentration ne cesse de chuter pour devenir quasiment nulle au petit matin, un peu après le réveil.

Question 30

Donner la formule pour obtenir l’**intensité lumineuse** d’un luminaire.

Answer 30

Ф : flux lumineux [lm] I : intensité lumineuse [cd] Ω : angle solide [sr]

Question 31

Qu’est-ce-que l’angle solide ?

Answer 31

En technique d’éclairage, on a toujours à traiter des volumes et de ce fait on doit définir un angle d’espace ou angle solide. Le stéradian est l’angle solide dont le sommet est au centre d’une sphère de 1m de rayon et qui découpe sur la surface de cette sphère, une surface d’une forme quelconque de 1m².

Question 32

Qu’elle est la définition de l’**éclairement**? Donner la grandeur et l’unité.

Answer 32

L’éclairement décrit la densité du flux lumineux en un point d’une surface. Il diminue avec le carré de la distance. [lx] = [lm/m2] **Lux**

Question 33

Donner la formule pour obtenir la valeur de l’angle solide?

Answer 33

A : surface [m2] r : rayon [m] Ω: angle solide [sr]

Question 34

Dans quelle norme trouve-t-on les valeurs d’éclairement ?

Answer 34

Vous trouverez des indications sur les valeurs d’éclairement dans les normes EN12464.

Question 35

Qu’est-ce que la courbe photométrique ?

Answer 35

La courbe de l’intensité lumineuse d’un luminaire (ou d’une source lumineuse) indique la distribution de l’intensité lumineuse dans différentes directions

Question 36

Avec quelle formule calcule-t-on l’éclairement ?

Answer 36

Question 37

Combien de types de représentation existe-t-il pour les courbes ?

Answer 37

Il existe 3 types de représentations des courbes de l’intensité lumineuse, les plans A, B et C. Le plan le plus utilisé est le plans C.

Question 38

Qu’elle est la définition de luminance ? Donner la grandeur et l’unité.

Answer 38

La Luminance est la seule grandeur photométrique perçue par l’œil humain. Elle détermine la sensation de luminosité d’une surface et dépend fortement de l’indice de réflexion (couleur et surface).

Question 39

Quelles sont les différentes classes photométriques et donner leurs spécificités ?

Answer 39

- (très) intensive lorsque le flux lumineux est dirigé vers un point précis de l’espace. - semi-intensive lorsque la situation est intermédiaire - direct intensif pour le flux lumineux intensif vers le bas. - extensive lorsque le flux lumineux est diffusé dans un large faisceau - Semi-direct lorsque le flux lumineux est dirigé en partie vers le bas et en partie vers le haut. - Indirect lorsque le flux lumineux est uniquement dirigé vers le haut. - Asymétrique lorsque le flux est dirigé

Question 40

Avec quelle formule calcule-t-on la luminance ?

Answer 40

Question 41

De quoi est composé le facteur de maintenance (FM) ? Donnez la valeur FM par défaut ?

Answer 41

- Du facteur d'empoussièrement - Du facteur de vieillissement des lampes - Du facteur d'altération du luminaire Facteur FM = 1,39

Question 42

Donnez la formule de l'indice du local ?

Answer 42

Une fois la valeur de k obtenu, la comparer avec le tableau d'utilance.

Question 43

Donnez le facteur d'utilisation ou rendement global d'une installation ?

Answer 43

Facteur entre 0,3 et 0,7

Question 44

Quelle est la norme européen pour l'éclairage des lieux de travail.

Answer 44

SN EN 12464-1

Question 45

Donnez un calcul rapide pour obtenir le nombre de luminaire dans un local ?

Answer 45

Question 46

Donnez les valeurs de réflexion pour les 3 genres de locaux ?

Answer 46

Clair = 853 Normal = 752 Sombre = 331

Question 47

Quels sont les facteurs de vieillissement usuels à utiliser ?

Answer 47

Local propre 0.8 Local salissant 0.67

Question 48

Avez-vous compris les relations entre les grandeurs photométriques de base ? (Flux lumineux - Intensité lumineuse - Eclairement - Luminance) Expliquez !

Answer 48

Question 49

De quoi se compose le facteur de réflexion ?

Answer 49

Il se compose du flux lumineux : - Réfléchi - Absorbé - Transmis

Question 50

Explication courbe photométrique ?

Answer 50

Question 51

Comment implanter les luminaires ?

Answer 51

Il faut prendre en compte : - Le type d'affectation - La surface en m2 - La hauteur - Couleur des revêtements - Les charactéristique du luminaire - Utiliser la formule
