Électricité

Question 1

Quelle est l’unité internationale de force électromotrice?

Answer 1

Volt (V)

Question 2

Quelle est l’unité internationale de courant électrique?

Answer 2

Ampère (A)

Question 3

Quelle est l’unité internationale de puissance?

Answer 3

Watt (W)

Question 4

Quelle est l’unité internationale de résistance électrique?

Answer 4

Ohm (Ω)

Question 5

Pourquoi tous les systèmes électriques doivent être mis à la terre?

Answer 5

Pour assurer une protection contre les décharges électriques et les incendies d’origine électrique.

Question 6

Quel service d’électricité est la norme pour les bâtiments résidentiels au Canada?

Answer 6

Service 120V / 240V monophasé et à trois fils

Question 7

Pourquoi un grand bâtiment aurait son propre transformateur?

Answer 7

Pour abaisser la haute tension d’alimentation jusqu’à la tension de service.

Question 8

Où peut être installé le transformateur d’un bâtiment de moyenne ou grande taille? (2)

Answer 8

1. Sur une base à l’extérieur
   - Fait diminuer les coûts d’utilisation et l’entretien nécessaire.
   - Atténue les inconvénients liés au bruit et à la chaleur
2. À l’intérieur du bâtiment :
   - Transformateur isolé à l’huile : dans une voûte bien ventilée, résistant au feu, munies de 2 sorties et situées sur un mur extérieur adjacent au local d’appareillage de commutation.
   - Transformateur sec : utilisé dans les immeubles de petite ou moyenne taille, assorti d’un sectionneur ou d’un appareillage de commutation dans une sous-station.

Question 9

Quoi informer la compagnie d’électricité, lors de la conception du bâtiment ?

Answer 9

Informer la compagnie de la charge totale qui alimentera le bâtiment, afin qu’elle puisse confirmer la disponibilité du service et coordonner l’emplacement du branchement et du compteur d’électricité

Question 10

Que comprend l’équipement de service (3) ? Où est-ce aménagé?

Answer 10

• L’équipement de service comprend :

  • interrupteur principal
  • interrupteurs secondaires
  • fusibles et disjoncteurs qui contrôlent et protègent l’alimentation électrique du bâtiment.
• Aménagé dans un local d’appareillage de commutation situé près de l’entrée des conducteurs d’alimentation.

Question 11

Que comprend le tableau de contrôle central (3) ? Où est-ce aménagé?

Answer 11

• Panneau sur lequel sont montés :

  • interrupteurs
  • dispositifs de protection contre les surintensités
  • appareils de mesure
  • barres omnibus servant au contrôle, à la répartition et à la protection des circuits électriques.
• Il doit être placé le plus près possible du branchement d’alimentation pour réduire au minimum les chutes de tension et le coût du câblage

Question 12

Qu’est-ce qu’un disjoncteur?

Answer 12

Interrupteur qui ouvre automatiquement un circuit électrique pour empêcher qu’un courant excessif n’endommage les composants du circuit ou ne cause un incendie.

Question 13

Qu’est-ce qu’un circuit à basse tension?

Answer 13

• Circuit qui fait circuler un courant alternatif de moins de 50V, fourni par un transformateur abaisseur de la tension de secteur normale.
• Ils commandent les sonnettes, les interphones, les systèmes de chauffage et de climatisation et les appareils d’éclairage à distance dans les bâtiments résidentiels.
• Le câblage à basse tension ne nécessite pas de canalisation de protection.

Question 14

Qu’est-ce qu’un disjoncteur différentiel? (GFI)

Answer 14

• Disjoncteur qui détecte les courants causés par les défauts de mise à la terre et coupe instantanément l’alimentation pour prévenir d’éventuels dégats ou blessures.
• Prises situées dans des endroits exposés à l’eau (salles de bain)

Question 15

Matériaux du câblage électrique? Pourquoi?

Answer 15

• Les métaux opposent peu de résistance au courant électrique et sont de bons conducteurs.
• Le cuivre est le métal le plus souvent utilisé.

Question 16

Les conducteurs (fil, câble et barre omnibus) sont dimensionnés en fonction de…? (2)

Answer 16

• leur capacité de transporter le courant sans danger
• la température de service maximale de leur isolant

Question 17

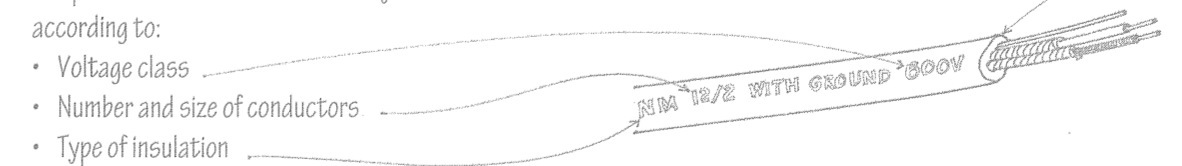

Les câblages sont identifiés selon…? (4)

Answer 17

1. la classe de tension
2. la taille et le nombre des conducteurs
3. le type d’isolant
4. la présence, le cas échéant, d’un fil de mise à la terre

Question 18

Pourquoi un conducteur est recouvent d’isolant?

Answer 18

• Pour empêcher tout contact avec d’autres conducteurs ou du métal
• Pour le protéger contre la chaleur, l’humidité et la corrosion

Question 19

Quels matériaux servent d’isolant des câblages électriques? (4) Pourquoi?

Answer 19

Les matériaux opposants une forte résistance au courant électrique sont utilisés pour isoler les conducteurs et les connexions électriques.

Exemples :

• Caoutchouc
• Plastiques
• Porcelaine
• Verre

Question 20

À quoi servent les conduits électriques? (2)

Answer 20

• Fournit aux conducteurs une enveloppe de mise à la terre continue.
• Supporte les fils et les câbles
• Protège les fils et câbles contre les atteintes et la corrosion

Question 21

Types de conduits électriques selon types de bâtiments/endroits d’installation? (3)

Answer 21

1. Bâtiment incombustible : conduits métalliques rigides, tubes électriques métalliques ou conduits métalliques flexibles.
2. Construction à ossature de bois : câbles armés ou câbles gainés non métalliques
3. Câblage souterrain : conduits et tubes de plastiques

Question 22

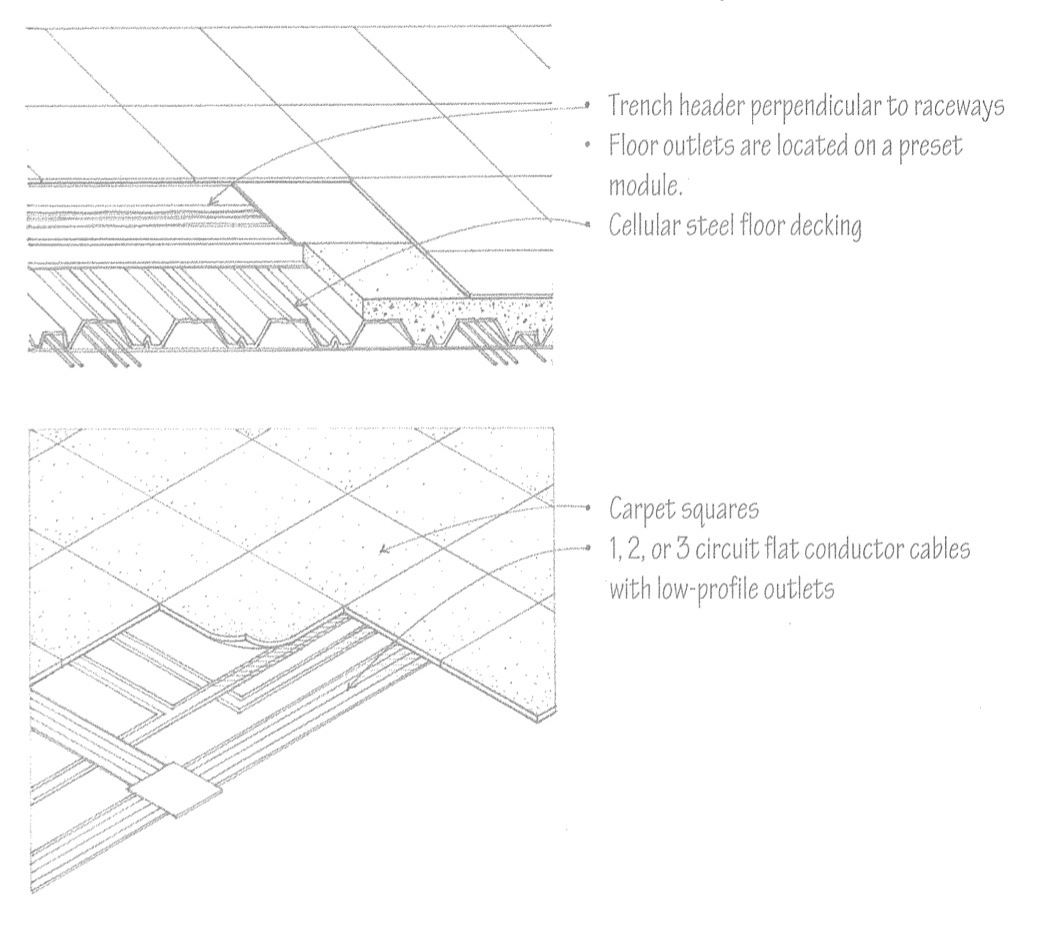

Où sont souvent installés les conduits électriques? (4)

Answer 22

• Dans les cannelures du platelage d’acier, pour faciliter l’installation des prises de courant, de signal et de téléphone dans les édifices à bureaux.
• Des systèmes de câbles peuvent être installés directement sous les tapis.
• Des conduits, canalisations, caniveaux et attaches sur mesure sont offerts pour les installations visibles.
• Planchers surélevés

Question 24

Nommer les 3 composantes les plus visibles d’un système électrique.

Answer 24

• Appareils d’éclairage
• Interrupteurs muraux
• Prises doubles

Question 25

Qu'est-ce qui détermine la charge attribué à un circuit à usage général?

Answer 25

- Le nombre et l'utilisation des prises desservies par le circuit. - Le Code canadien de l'électricité détemine le nombre et l'emplacement appropriés des prises doubles.

Question 26

Qu'est-ce que l'intensité lumineuse? Unité?

Answer 26

- Correspond au flux lumineux par unité d'angle solide qu'une source de lumière émet. - Unité : candela

Question 27

Qu'est-ce que le flux lumineux? Unité?

Answer 27

- Désigne le débit de lumière visible par unité de temps - Unité : Lumens

Question 28

Qu'est-ce que l'éclairement? Unité?

Answer 28

- Désigne l'intensité de la lumière parvenant sur une surface éclairée. - Unité : Lumens

Question 29

Qu'est-ce que l'éblouissement? Quoi faire pour le maîtriser ou l'atténuer?

Answer 29

- C'est la sensation que produit toute luminosité dans le champ visuel qui est suffisamment supérieure à la luminance à laquelle l'oeil s'est adapté pour qu'il en résulte une gêne, un malaise ou une perte de visibilité. - L'éblouissement peut être direct ou réfléchi. - Pour maîtriser ou atténuer : utiliser des luminaires voilés pour enrayer la vue directe des lampes ou des luminaires à diffuseurs ou à lentilles qui diminuent la luminosité.

Question 30

Nommer les trois principaux types de sources de lumière artificielle :

Answer 30

- Lampe à incandescence - Tubes fluorescents - Lampes à décharge de haute intensité

Question 31

Quel type d'éclairage est préférable?

Answer 31

Une combinaison d'éclairage diffus et d'éclairage directionnel est souvent préférable et bénéfique, en particulier lors de l'exécution d'un large éventail de tâches.
