Wat zijn de veiligheidsvoorschriften om met glasvezel te werken?
- hou alle vormen van eten en drinken buiten het werkgebied
- draag een veiligheidsbril
- hou alle fiber en kabel resten bij
- kijk nooit direct in het einde van een fiber kabel, zeker niet met een microscoop
- kom niet aan je ogen als je werkt met fiber totdat je handen grondig zijn gewassen
- Houd brandbare materialen uit de buurt van de hardingsovens en fusion splicers
- indien klaar, gooi alle restjes weg in een goed gemarkeerde container voor verwijdering
- werkgebied grondig reinigen indien klaar
Voordelen tussen glasvezel- en koperbekabeling?
- hoge bandbreedte 60Tbps vs 10Gbps
- lage verzwakking, langere afstand >20km @10Gbps vs 100m @1Gbps
- immuun voor storing
- veiliger
- lichter, dunner, grotere trek sterkte
- levensduur 30-50 jaar vs 5 jaar
- energie 2W per gebruiker vs > 10W per gebruiker
Geef de Anatomie van de glasvezel.
- core: draagt het licht
- cladding(mantel): houdt het licht in de core
- coating: beschermt de core en de cladding
- de core en cladding kunnen niet worden gescheiden
Welke 2 types glasvezel zijn er?
- Multimode
- Single-mode

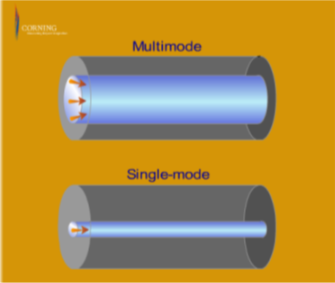

Wat is het verschil tussen multimode en single-mode glasvezel?
- single-mode laat maar 1 lichtstraal toe in de kern
- multimode laat meerdere lichtstralen toe in de kern
- single-mode is moelijk om mee te werken, multimode makkelijk
- multi-mode wordt gebruikt voor LANs, single-mode door Telecom Service Providers.
- multt-mode voor korte afstand, single-mode voor lange afstand
Benoem de 2 soorten verzwakkingen en welke vormen van verzwakking erin voorkomen.
- Innerlijke
- absorptie
- scattering
- Externe
- macrobending
- microbending
Verklaar wat de innerlijke verzwakking ‘absorptie’ is.
Natuurlijke oneffenheden in het glas absorberen licht energie
Verklaar wat de innerlijke verzwakking ‘scattering’ is.
- Lichtstralen komen in contact met het glas op atomisch niveau
- Lichtstralen springen weg in nieuwe paden
- Lichtstralen kunnen verloren geraken door de cladding.
Verklaar wat de externe verzwakking ‘macrobending’ is.
Verlies door het grootschalig buigen van de kabel door externe bronnen
Verklaar wat de externe verzwakking ‘microbending’ is.
verlies door kleine vervormingen in de kabel
Welke 2 kabelsoorten glasvezel zijn er?
- Loose Tube cable
- Tight-buffered Cable
- Beide zijn voor In & outdoor
Verklaar hoe een Loose Tube Cable eruit ziet aan de binnenkant.
- de buffer is gevuld met een gelmiddel
- de buffer is gevuld zwelbare garens

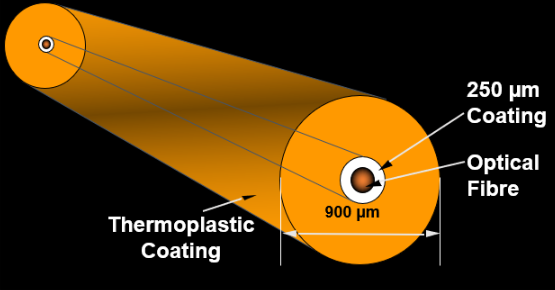

Verklaar hoe een Tight-Buffered Cable eruit ziet aan de binnenkant.
De fiber is omgeven met een thermoplastische coating in de buffer.

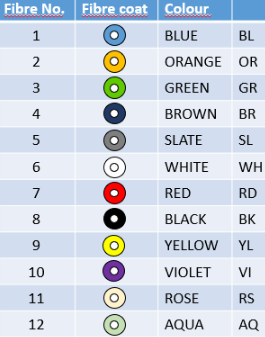

Geef het kleur codering schema van fiber kabels.
Wat is een service loop?
lussen in glasvezelkabel zodat men bij kabelbreuk extra kabel over heeft om deze gewoon terug aan elkaar te zetten.
Wat is OTDR meting ? Wat meet het toestel ?
- Optical time-domain reflectometer
- meet de reflectie in een kabel, hierdoor kan men lengte en lengtes tussen repeatpoints meten en waar een kabelbruek zich bevindt.
