Geometrisk variation på individuella delar ( form och storlek) , samt monteringsvariation , påverkar krav på :
- Monteringen
- Funktionen
- Det estetiska
När startade “variationer” av produkter?
Allt detta startade när massproduktion tog fart, det var en standard att se lika ut!
Vad brukar man säga är nyckeln till massproduktion och vem sa det?
“Tolerancer” Honore Blanc (vapensmed)
- Ford assembly 1913
- Ju finare toleranser –> bättre maskiner krävs –A behövs kanske putsning ect!
- Kunder blir kräsnare och kräsnare - teknik är inte dne stora skillnaden utan upplevelsen!!!
Vad var avgörande för införandet av det löpande bandet i början av 20-talet ?
Begreppet utbytbarhet!!
Vilka är dom 3 pilarna för geometri försäkran?
- Koncept
- Verifikation
- Produktion
Vad men ar man mer ingående med koncept i Geometri försäkran?
Kravformulering -
produkt- och produktionsutveckling konceptutveckling
Vad menar man mer ingående med verifikation i Geometri försäkran?
- Prototyper
- fysiska tester
- Trimning av produktionsprocessen
- Förberedelse inspektion
Vad menar man mer ingående med produktion i Geometri försäkran?
- Processtyrning
- Insamling produktionsdata för anpassning och återanvändning i nästa konceptfasen

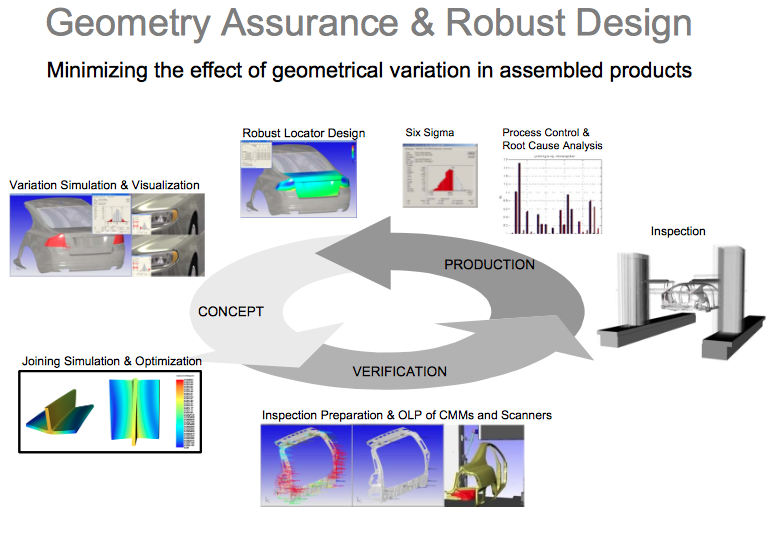

Benämn olika program/metoder man använder sig av i Gemoetrisk försäkran och Robust desgin kopplat till:
produktion - concept- verification- cirkeln!

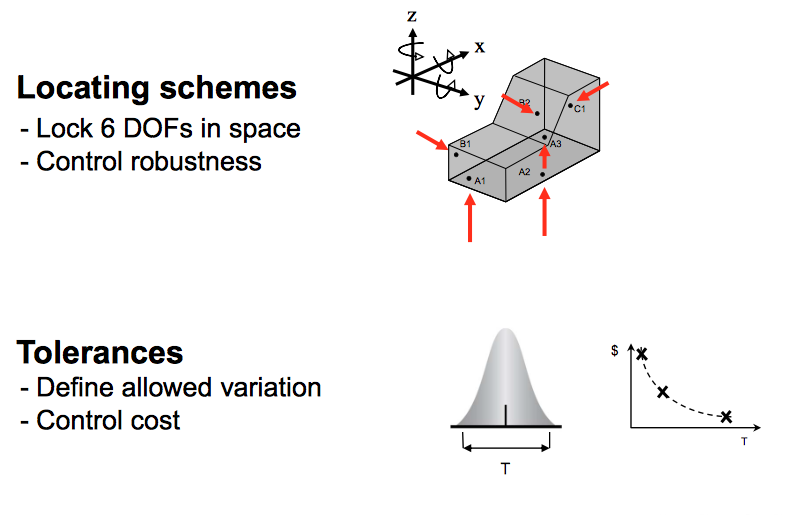

Vilka är dom två parametrarna i Gemoetry försäkran och robust desgin?
- Locating schemes
- Lås 6 DOFs (frihetsgrader?) i rymden
- Kontrollera robusteheten “robustness” - Tolerances
- Definera tillåtna variationer
- Kontroll kostnad

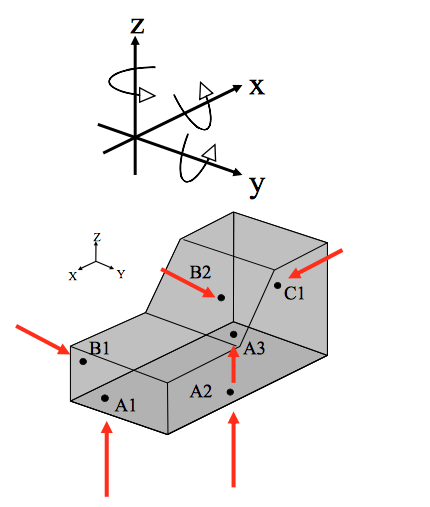

Vad innebär 3-2-1 lokaliserings schemat?
OBS! Se även antecknignar om pekpinne ect!!
6 DOFS är låsta med 6 punkter:
1) Primär punkter: A1, A2, A3
definerar ett plan och låser geoetrin i rummet i:
2 rotationer + 1 translation: TZ, RX, RY
2) Sekundära punkter: B1 och B2
defineras som en linje och låser geometrin i rummet i:
1 rotation + 1 translation: TY, RZ
3) Tertiära punkt: C1
låser geometrin i rummet med:
1 translation: TX
PÅ volvo använder man sig av 3-2-1 lokaliseringsschema, men vad förutsätts för att den ska kunna användas?
ortogonala lokaliseringsriktningar och det är den vanligaste eftersom det är ganska lätt att förstå och analysera
Med 3-2-1 schemat, vad är speciellt för icke-styva delar?
För icke - styva delar och sammansättningar , är mer än 6 rare ofta används för att säkra positionen i rymden . De ytterligare orienteringselementen kallas bärare.
Varför används “The main rule in geometry assurance” aka “Huvudregeln i geometrisäkring “
Det används för att undvika onödig införande av variation är det rekommenderat att använda ( i möjligaste mån ) samma lokaliseringssystemet under en del tillverkning, kontroll och montering. Det rekommenderas också att återanvända “sökare” från tidigare montering stället för att införa nya.

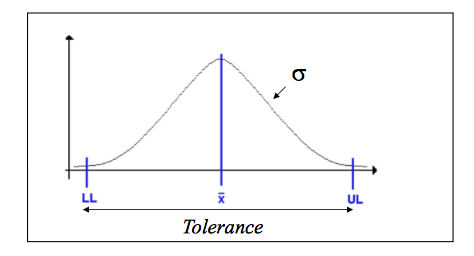

Hur defineras toleransen?
Det defineras som den tillåtna variationen!

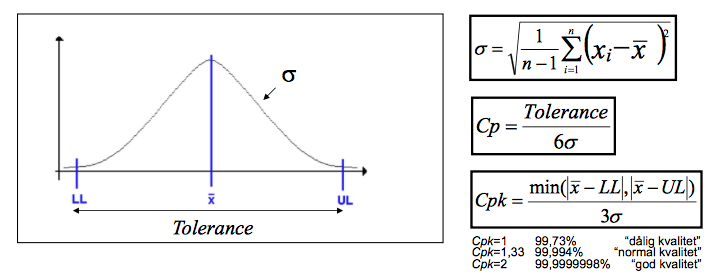

Vad är standardavvikelse (sigma)?
Standardavvikelse är ett mått på variation

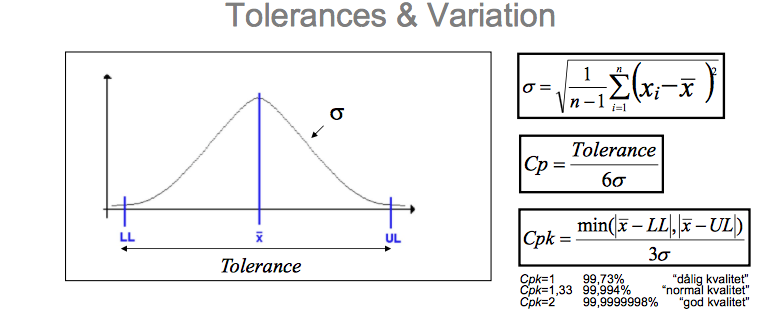

Vad innebär Cp/Cpk?
Cp/Cpk avser ändring av tolerans
Hur ser man på snäva toleranser?
Snäva toleranser (små variationer är ofta dyrt)!

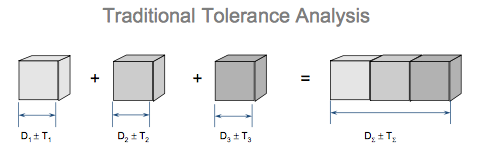

Vad innebär Worst Case när man pratar om traditionella tolerans analys?
Ttot=T1+T2+T3
- antar toleranser vid gränserna
- leder till onödiga (dyra) deltoleranser
Vad innebär RSS (Root Sum Square) när man pratar om traditionella tolerans analys?
Tsum=sqrt(T1^2 + T2^2 + T3^2)
- innebär normal distrubition
- Tillåter större part toleranser, men innebär en statistisk risk
Beskriv lite allmän fakta om traditionell toleranse analys
- Företagsspecifika varianter och blandningar av WC / RSS metoder existerar
- Ofta manuella 1-2 dimensionella beräkningar av dimension kedjor ( 2D analys kräver känslighetsfaktorer för varje enskild tolerans)
- Svårt att fånga 3D-effekter ( rotationer )
Beskriv variations simulering. Vad är den baserad på?
- Baserat på Monte Carlo - simulering
- Statistisk metod - slumpdata variation Simulering
- Toleranser på delar ( ingångar ) genereras slumpmässigt inom definierade distributioner , toleranser och Cp
- Utdelning för kritiska åtgärder (resultat) genereras från tusentals iterationer.
- Alla kinematiska relationer och känsligheter fångas i en 3D- montering modell med delar, underenheter och styrsystemen.
Vad innebär variation i subassemblys geometrier och monteringsparametrar?
Det leder till variaton i produkt geometri!
Vad innebär variation i part gemoetrier och assembly parameter (locators, equipment)?
Det leder till variation i subassembly geometries
