Classification selon masse d’après la norme 1846-1 (juin 2011)
LEGER 3t < MTC ≤ 7,5t
MOYEN 7,5t < MTC ≤ 16t
SUPER 16t < MTC
Catégories de véhicules selon 1846-1 (juin 2011)
Catégorie 1: Urbain; Utilisation des structures routières praticables
Catégorie 2: Rural; Utilisation de tous types de routes et de terrains peu accidentés
Catégorie 3: Tout terrain; Utilisation de tous types de routes et terrains non aménagés
Quelle norme parle de l’autoprotection?
la norme NFS 61-518
Que précise la norme NFS 61-518 au sujet de l’auto protection?
- Autoprotection doit être alimenté par 2 systèmes d’alimentation
- ils doivent fonctionner à l’arrêt ou en situation de roulage
- Les vitres et les pneumatiques doivent être aspergés
- Débit mini de 60L/min
- Doit être efficace en 1min max et durer 3 min
Composition d’un chassis
- Longerons
- Traverses
- soudé, boulonné ou riveté
Types de châssis
- Rigide
- Souple
- Articulé
Rôle de la boîte de transfert
- De transmettre un mouvement sur plusieurs ponts simultanément.
- De multiplier les combinaisons de la boîte de vitesses (réduction).
- D’obtenir un renvoi de mouvement vers des accessoires (treuil, pompe…)
NB: Les véhicules munis d’un différentiel dans la boîte de transfert sont appelés « 4x4 permanents ».
Composition de la boîte de transfert
- Elle est constituée d’un boîtier métallique à l’intérieur duquel nous trouvons différents arbres et combinaisons de pignons.
Il s’agit d’une boîte avec une entrée et deux sorties.
Fonctionnement de la boîte de transfert
La boîte de transfert reçoit son mouvement de la boîte de vitesses par l’intermédiaire d’un arbre de transmission. Le crabotage du pont avant, de la pompe, du treuil et le déclenchement du réducteur peut se faire :
- Mécaniquement par tringlerie
- De manière électropneumatique.
Rôle du pont
Le pont est un ensemble qui fait parti de la transmission. Il a plusieurs fonctions :
- Transmettre le mouvement venant de l’arbre de transmission aux demi-arbres de roues par l’intermédiaire du couple conique, chargé également de réduire la vitesse de mouvement.
- Supporter la charge.
- Permettre un mouvement relatif des 2 roues.
- Diriger le véhicule (pont avant)

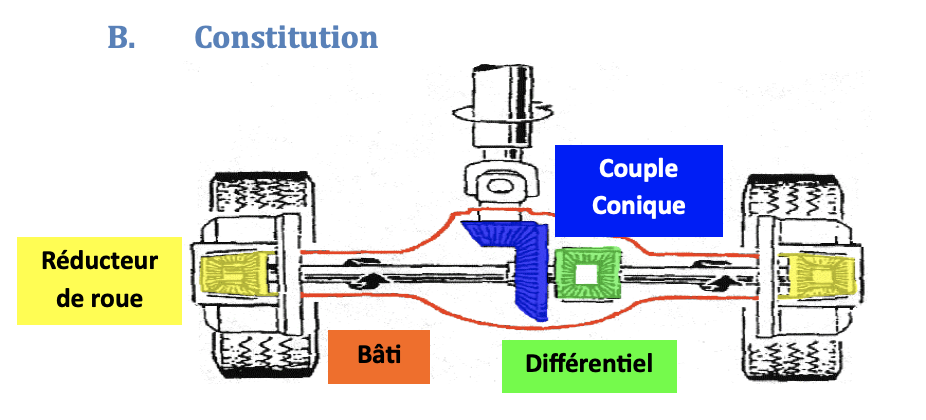

Constitution d’un pont
Les types de ponts existants
- Droit
- Portique
Rôle du différentiel
Le différentiel est un dispositif permettant à 2 arbres de tourner à des vitesses différentes.
Localisation des différentiel

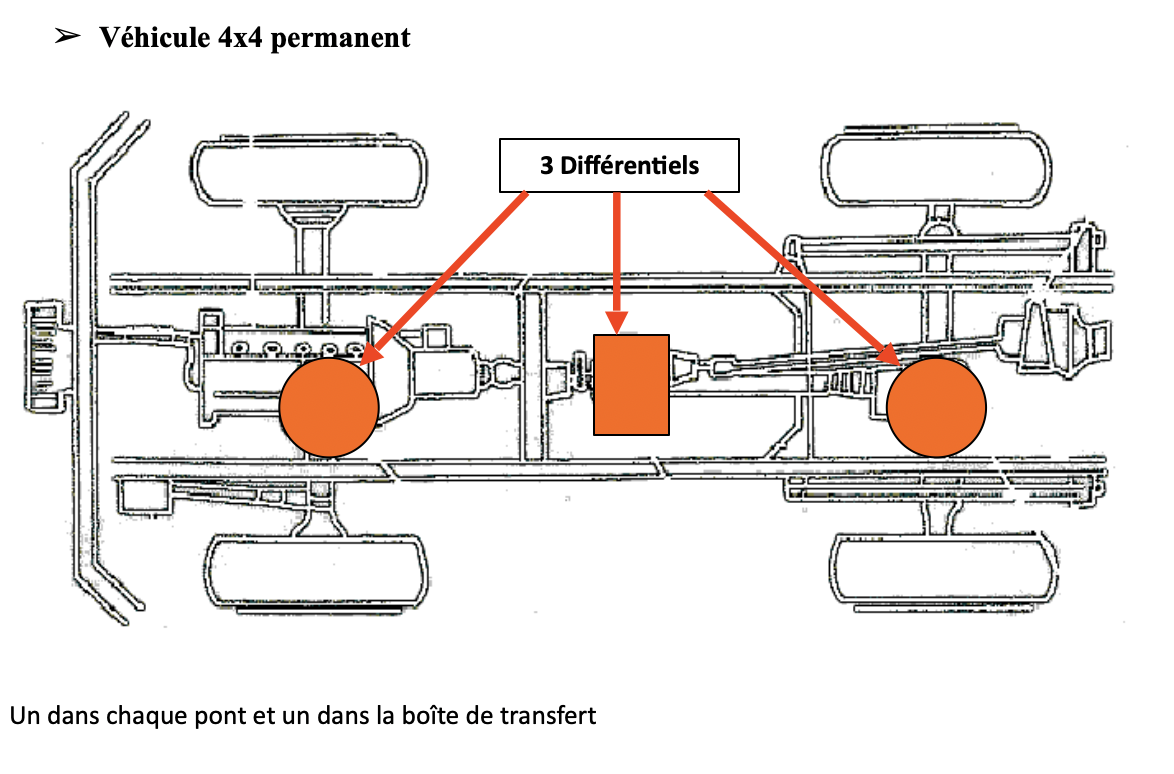

Un dans chaque pont pour un 4x2 - 4x4.
Un dans chaque pont et un dans la boîte de transfert

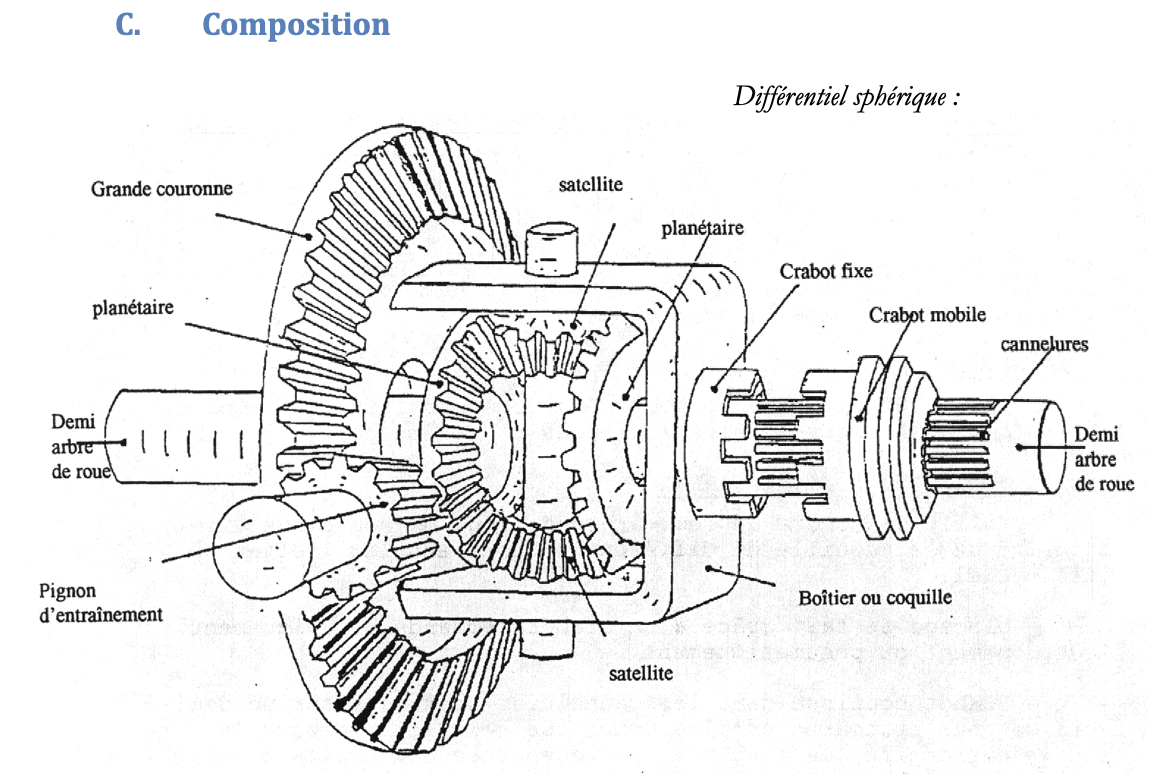

Compostion d’un différentiel

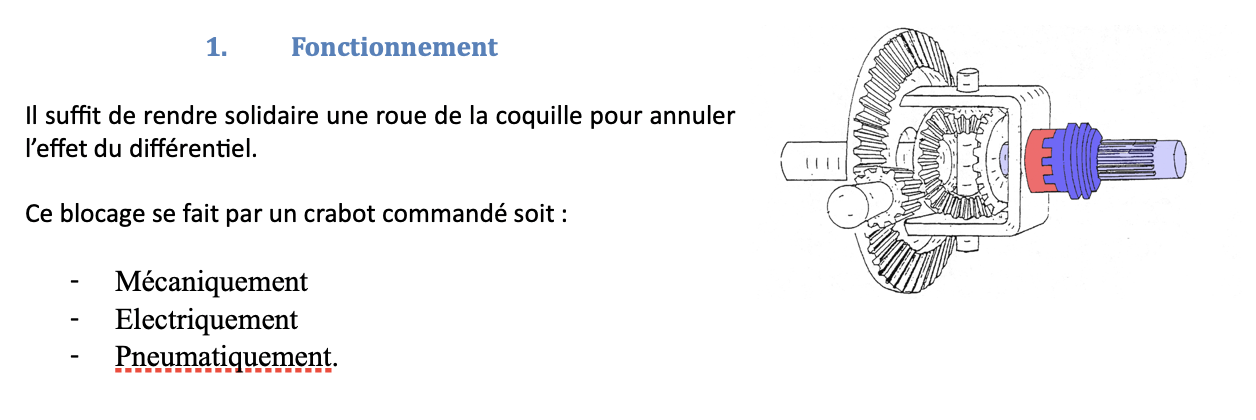

Fonctionnement différentiel
Condition d’utilisation du différentiel
- Le dispositif doit être enclenché à l’arrêt ou très faible vitesse.
- Il est enclenché avant l’obstacle et enlevé dès le franchissement effectué.
- La trajectoire doit être la plus droite possible.
Rôle des moyeux débrayables
Le rôle des moyeux débrayables est de désolidariser les roues des ½ arbres de roue.

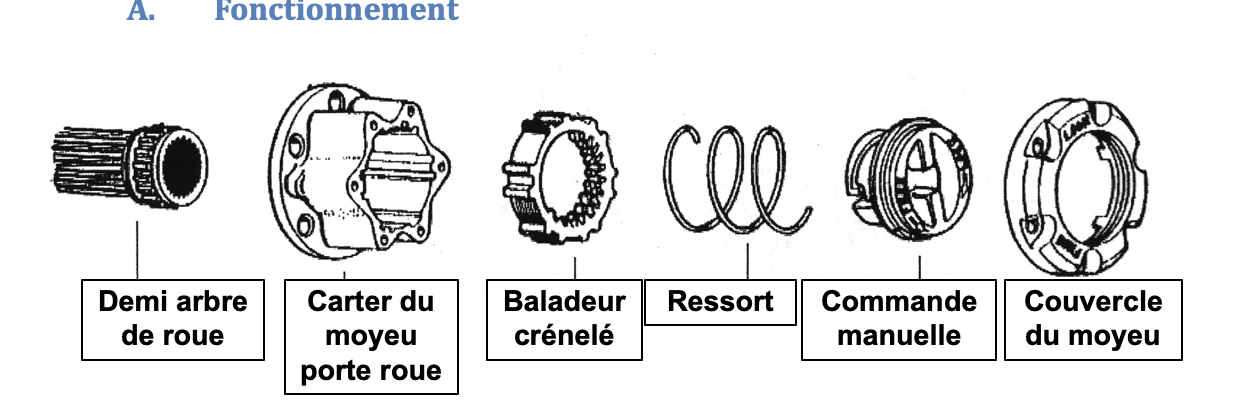

Composition d’un moyeux débrayable
Différents types d’enclenchement des moyeux débrayables
Manuel : le conducteur verrouille les moyeux en faisant tourner la partie centrale du moyeu.
Automatique : il se verrouille automatiquement lorsque le pont avant est craboté et que le véhicule rencontre une difficulté.
Il y a possibilité de le verrouiller manuellement.
Le déverrouillage est réalisé en faisant une marche arrière.
Electrique : Un moteur dans le moyeu, actionné par un bouton dans l’habitacle du véhicule, va solidariser la roue et le ½ arbre de roue.
Les pneumatiques doivent:

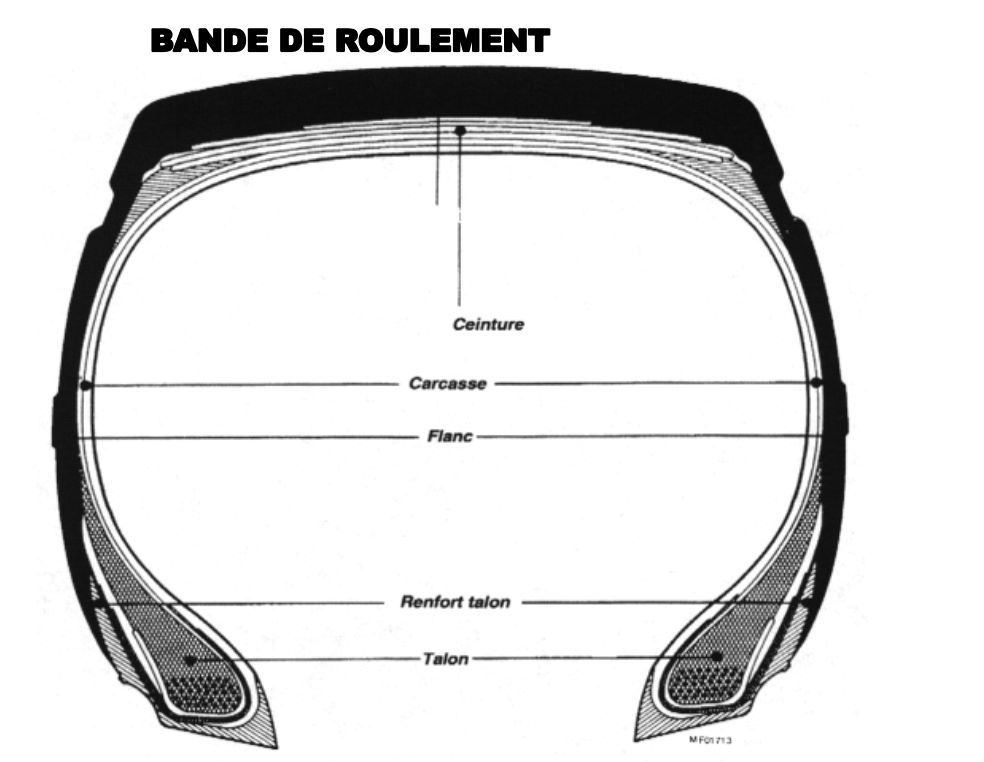

Composition d’un pneu
- D’une carcasse
- D’une bande de roulement
- D’une ceinture armée
- De 2 flancs
- De bourrelets ou talons.
Différentes pressions pneus
- Une forte pression diminue la surface de contact entre le pneu et le sol.
- Une faible pression augmente la portance du pneu donc l’adhérence, mais augmente l’usure sur sol dur et le risque d’endommager les flancs.
CAT en cas de crevaison
- Crevaison lente : Possibilité de regonfler pour sortir de la zone dangereuse ou du franchissement.
- Crevaison rapide : En cas de crevaison dans un franchissement, sortir de la zone en utilisant si besoin les blocages de différentiels de ponts.
Règles de sécurité à appliquer pour changer une roue:
- Penser à bien dégager la piste
- Se mettre sur un terrain plat
- Caler le véhicule et vider la citerne
- Positionner le cric sous le pont.
