ROMI Flashcards

(30 cards)

Study These Flashcards
1
Q

Wat is het grote verschil tussen een raket een een missile?

A

Bij een raket is zijn baan niet te wijzigen. Een Missile is een raket met een geleidingssysteem

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
2
Q

Uit welke 3 delen bestaan raketten en missiles?

A
  1. projectiel
  2. raketmotor
  3. Stabilisatieëlementen
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
3
Q

Welke twee stabilisatiemethodes zijn er voor raketten en missiles?

A
  1. Fin type (stabilisatievinnen achteraan de motor)
  2. Spin type (geïncilineerde straalpijpjes)
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
4
Q

Welke twee behandelingen van de kruiststaven worden er uitgevoerd in Rktmotoren?

A
  • in-hibitor
  • restrictor
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
5
Q

Geef de 3 generaties missiles

A
  1. MCLOS (Manual Command Line Of Sight)
  2. SACLOS (Semi Automatic Command Line Of Sight)
  3. ACLOS ( Automatic Command Line Of Sight)
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
6
Q

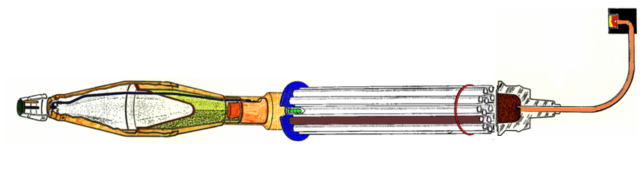

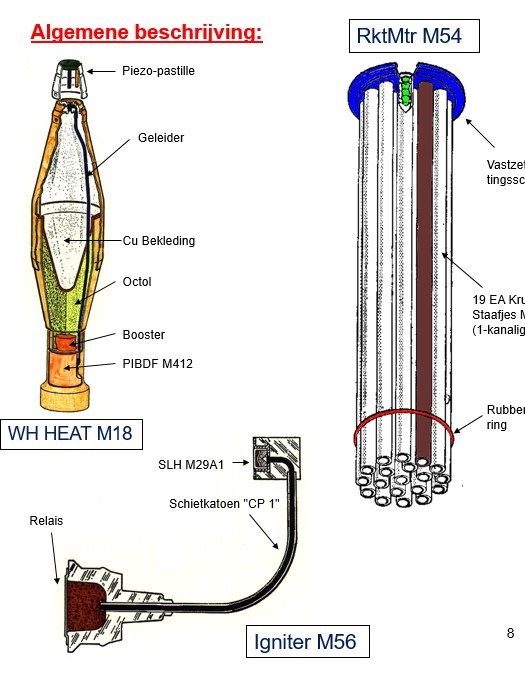

Benoem de onderdelen van de ROCK HEAT LAW 66

A
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
7
Q

Geef de 5 veiligheden van de ROCK HEAT LAW 66

A
  • Rotor vergendelt door 3 vastzettingpallen
  • Explosieve keten uit lijn
  • Contactlamel in kortsluiting
  • Slagpin weerhouden door 1/2 ronde as en zijn vaszettingspal
  • Tandwielmechanisme en schommelaar (mondveiligheid)
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
8
Q

Geef de werking van de ROCK HEAT LAW 66

A
  • Voor vertrek raket:
  • -Percussie SLH (Igniter M56).
  • -Vlam wordt doorgegeven via shietkatoen naar Relais (ZK).
  • -RktMtr wordt aangezet.
  • Vertrek schot:
  • -Voortstuwing van de Rkt in de launcher.
  • -Begin wapening Fuze
  • -Door drukopbouw wordt de igniter uit de ventury gedreven.
  • -Vleugels openen zich bij het verlaten van de launcher.

Bij impact:

    • -Verbrijzeling van de piezo- pastille.
      • -Wordt doorgegeven via geleider naar Fuze.
      • -Hierdoor zal de Booster werken.
      • -Vorming van het pseudo- projectiel door de koperbekleding.
      • -Doorboring op doel.

Geen impact →Back- up systeem:

  • Omwille van Fuze
  • DET T96 detoneert en zet ELEC DET M48 aan waardoor de Booster werkt.
  • Vorming van het pseudo- projectiel door de koperbekleding.
  • Doorboring op doel.
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
9
Q

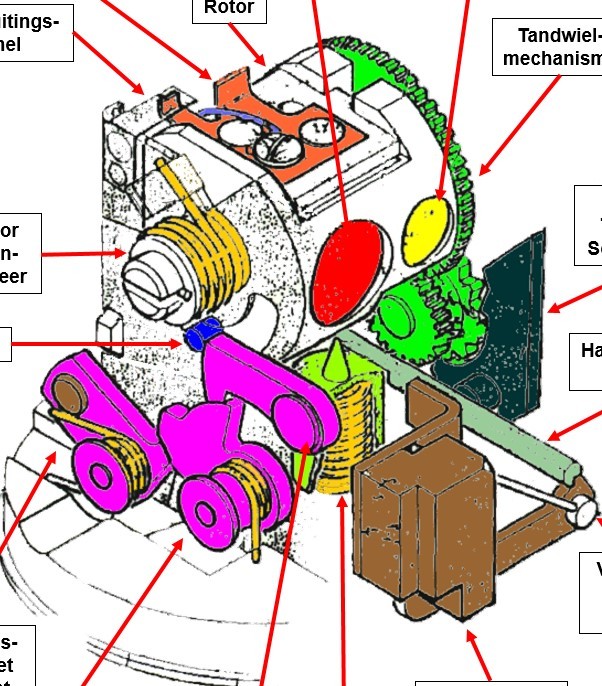

Geef de werking van de PIBDF M412

A
  • Vertrek schot:
  • Inertie
  • Vastzettingspal nr 1-3 overwint zijn veerkracht.
  • Waardoor de Rotornok vrij komt.
  • Tijdens de vlucht:
  • Kortsluiting wordt opgeheven door van contactlamel op de rotor.
  • Rotor zit onder spanning omwille van zijn veer (as).
  • Door tandwielmechanisme + schommelaar zal de rotor vertraagd in lijn komen.
  • Mondveiligheid: 8,5m (70 – 90ms)

Bij impact:

  • -Verbrijzeling van Piezo- pastille.
  • -Wordt doorgegeven via geleider naar contactlamel.
  • -Waardoor ELEC DET M48 tot werking komt.
  • -Booster wordt aangezet.
  • -Pseudo- projectiel wordt gevormd en doorboring op doel
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
10
Q

Waarvoor staat PIBDF

A

Point ingition base detonating fuze

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
11
Q

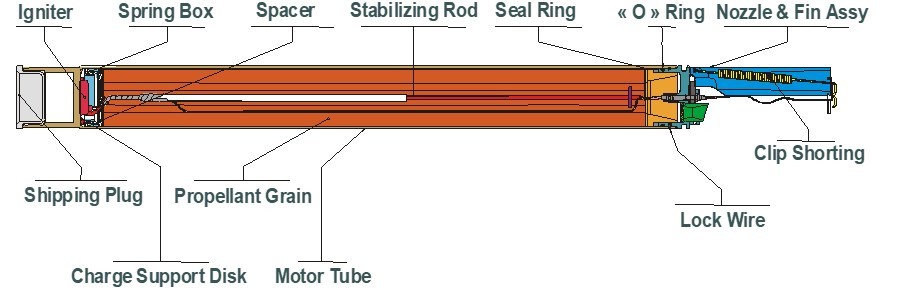

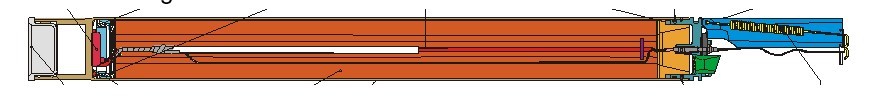

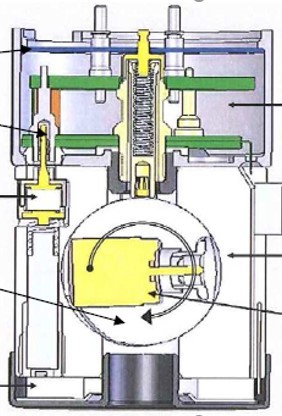

Benoem de onderdelen op onderstaande muntie

A
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
12
Q

Wat zit er in de igniter van de Rocket motor 2.75 MK 40 als actieve stof?

A

10 g ZK

How well did you know this?
1
Not at all
2
3
4
5
Perfectly
13
Q

Wat zijn de veiligheden van de Rocket Motor 2.75 MK 40?

A
  • Kortsluitingsclip beschermt de igniter tegen elke elektrische ontlading gedurende de stockage van de motor
  • lock wire: Indien kruitblok zich zou splitsen in meerdere delen → RktMtr breekt ter hoogte van Fin-Nozzle Assembly
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
14
Q

Geef de werking van de Rocket Motor 2.75 MK 40

A
  • Voor schot
    • Verwijder kortsluitingsclip
    • Plaats de munitie in de voorziene launcher
  • Igniter deflagreert
  • Het kaliumsulfaat in de stabilisatieas zorgt gedurende 0.3 s voor:
    • vermindering vorming CO in verbrandingsgassen
    • vermindering van de lichtschijn uitlaatgassen
  • raketmoter deflagreet → drukopbouw
    • nozzels openen→crosshead→vinnen→contactplaat weg
    • Rkt vertrekt→wapening fuze
  • wapening van de fuze
  • Impact
    • SLP→SLHKK→booster→HE
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
15
Q

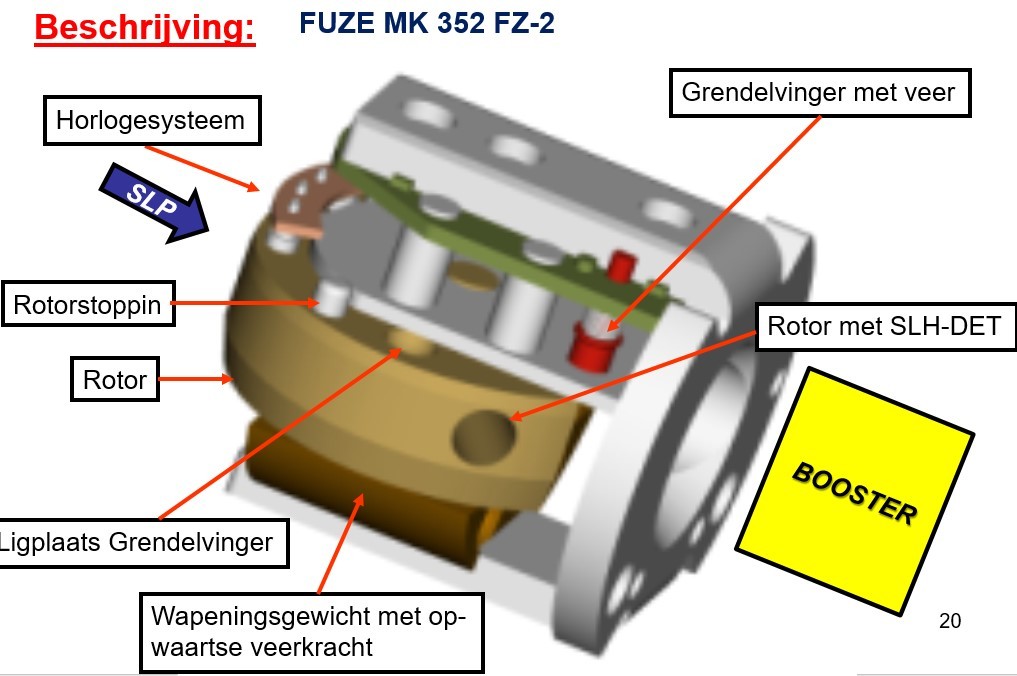

geef de werking van de FUZE MK 352 FZ-2

A
  • wapeningsgewichten zakken onder invloed van inertie→rotornok vrij
  • roter draait in lijn onder invloed van zijn excentriche vorm en inertie
    • wordt vertraagd door tandwielmechanisme
  • grendelvinger valt onder druk van zijn veer in ligplaat wanneer rotorstoppin tegen het lichaam komt
    • →rotor in lijn en geblokkeerd
  • impact: SLP→SLHKK→booster→HE
How well did you know this?
1
Not at all
2
3
4
5
Perfectly
16
Q

Waarvoor staat RGW?

Study These Flashcards
A

Recoillles Grenade Weapen

17
Q

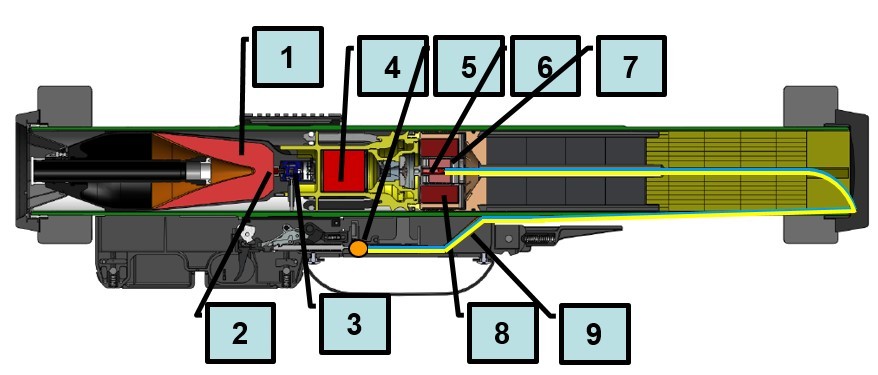

Benoem de onderdelen

Study These Flashcards
A
  1. Holle lading
  2. Booster
  3. Elec DET
  4. Raket-Stuwlading
  5. SLH
  6. Igniter
  7. Igniter Lading
  8. Stuwlading
  9. Shock tube/ Schokkoord
18
Q

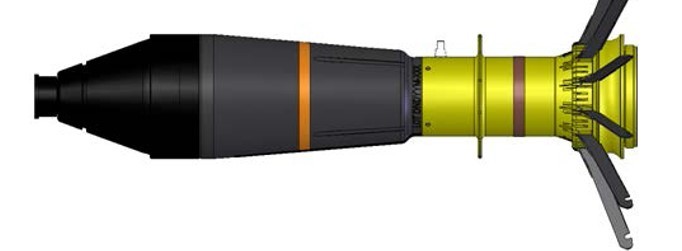

Welke mode wordt hieronder afgebeeld van de RGW 90?

Study These Flashcards
A

De HESH mode (Anti bunker mode)

19
Q

Op welk principe werkt de RGW 90?

Study These Flashcards
A

Davis Gun principe (terugslaglooswapen)

20
Q

Hoe identificeer je een RGW 90?

Study These Flashcards
A
  • 1 gele band
  • 2 bruine banden (igniterlading en raketmotorlading)
21
Q

Welke fuze zit er in de RGW 90?

Study These Flashcards
A

de PZ -09 fuze

22
Q

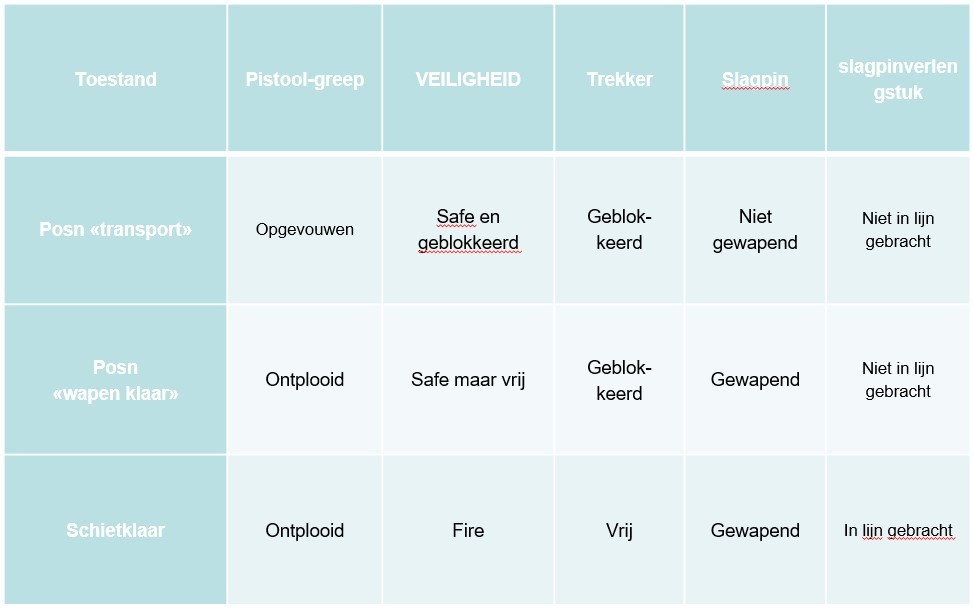

Leg de werking van de pistoolgreep RGW 90 uit

23
Q

Geef de werking van de RGW 90

Study These Flashcards
A

Voor schot:

  • keuze maken HESH of HEAT
  • pisotoolgreep openen→SLPveer opgespannen→veiligheidspal op F zetten

afvuren raket:

  • -SLP percuteert SLH
  • -Deflagratie SLH (Sinoxid) wordt via Schokkoord doorgegeven naar Igniter
  • -Igniter ontsteekt Igniter lading & Stuwlading.
  • -Igniter lading & Stuwlading ontsteken Raket-stuwlading via NOZZLE en zorgen voor uitstuwing →Raket & Tegengewicht.
  • Tegengewicht verpulvert
  • wanneer het projectiel de launcher volledig verlaat→ vinnen ontplooien door hun veer en stabiliseren het projectiel
  • Ontbranding hoofdmotor na delay
24
Q

Leg de werking van de fuze PZ 09 uit

Study These Flashcards
A
  • in veilige toestand
    • de Bore rider pin zit vast in de rotor
    • de intertiepinnen blockeren de rotor
    • de rotor is 270° uit de as
      • bij vertrek schot
    • Lanceringspiëzo levert 15 v aan elek blok (openen vuurvenster van 15”)
    • de inertiepinnen schuiven naar achter
    • blokkeren van de inertiepinnen in de open positie door kogeltjes
    • de vastzettingspal kan nu ook naar achter schuiven en de rotor vrijmaken
    • de rotor is wel nog geblokkeerd door de bore rider pin (2e veiligheid)
  • bij het verlaten van de loop:
    • de bore rider pin verlaat de fuze
    • →rotor is vrij
    • Rotor komt vertraagt in lijn door de ossilerende kogeltjes in het lichaam
    • telescopisch contact maakt contact met det
25
Vanwaar DUAL in de naam spike round LR Dual?
door de dubbele holle lading die aanwezig is in de spike
26
Wat zijn de 3 afvuurmogelijkheden bij de Spike?
* F&F: Fire & Forget * F&U: Fire & Update * F&S: Fire & Steer
27
Waarvoor staat CLU?
Command & Launch Unit
28
Geef de werking van de spike
voor vertrek schot: 1. Keuze maken dag of nachtkijker 1. Indien IR wordt gebruikt, wordt het drukvat doorboort (werkt 85") 2. schutter vuurt af (2" op de trekker) 3. →activeert de activeringskaart 1. →activeert gyroscoop 2. →activeert thermische batterij 3. →activeert lanceermotor 4. →trekt vergrendelingspin in (sluit de lanceermotor af) 1. →missile vertrekt na 1.2 sec 2. → missile verlaat de launcher 1. →Openklappen stabilisatievinnen en stuurvinnen 1. →activatie ontstekingskaart 2. →zet hoofdmotor aan na 3 m tijdens de vlucht 1. Wapening van de fuze na 35 m bij impact:: 1. drie verbrijzelingselementen geven kortsluiting 1. signaal naar zekeringskaart 1. →signaal naar ontstekingskaart 1. signaal naar SAD 1: (primaire lading) 2. delay 3. signaal naar SAD2 (hoofdlading)
29
Leg de werking van de S&D van de spike uit
1. vinnen uitgeklapt→microswitches sluiten→spanning naar hoofdmotor en ontstekingskaart 2. →voortstuwing→versnelling 3. versnellingspin daalt 4. mechanische timer zal de fuze wapen enkel tijdens de versnelling van de hoofdmotor→veiligheid (na35m) (squit wordt aangezet) 5. door druk→breekpen breekt→vastzettingspal zakt 6. de rotor kan vertraagd in lijn komen door tandwielmechanisme en schommelaar 7. impact→cruchcap→zekeringskaart→ontstekingskaart→SAD→DET→booster
30
Wat zijn de voor en nadelen van Rkt T.o.v. Aie
Voordelen: * door de constructie is de Rkt licher en gemakkelijker hanteerbaar op vliegtuigen * Economischer * Krachten die inwerken bij het afvuren zijn kleiner →lagere eisen aan de fuzes dan bij Aie nadelen * hete uitstroomgassen → bescherming personeel * geringe dracht
