TEMA 18. E-11 Flashcards by Maria Oto

¿Qué PMA tiene la E11?

A) 14000 kg o 14 Tn.
B) 15000 kg o 15 Tn.
C) 16000 kg o 16 Tn.

B) 15000 kg o 15 Tn.

How well did you know this?

Not at all

Perfectly

¿Cuál es la longitud total de la E-11?

A) 9500 mm
B) 9700 mm
C) 10000 mm

B) 9700 mm

How well did you know this?

Not at all

Perfectly

¿Cuál es la anchura total de la E-11?

A) 2460 mm
B) 2480 mm
C) 2500 mm

A) 2460 mm

How well did you know this?

Not at all

Perfectly

¿Cuál es la anchura total con patas extendidas de la E-11?

A) 4800 mm
B) 5200 mm
C) 5500 mm

B) 5200 mm

How well did you know this?

Not at all

Perfectly

¿Cuál es la altura total de la E-11?

A) 3350 mm
B) 3400 mm
C) 3450 mm

A) 3350 mm

How well did you know this?

Not at all

Perfectly

¿Cuál es el campo de trabajo de la E-11?

A) De -12º a 75º
B) De -17º a 75º
C) De -18º a 75º

B) De -17º a 75º

How well did you know this?

Not at all

Perfectly

¿Cuál es el numero de asientos de la E-11?

A) 4 + 1
B) 5 + 1
C) 6 + 1

B) 5 + 1

How well did you know this?

Not at all

Perfectly

¿Cuántos tramos longitudinales tiene la E-11?

A) 4
B) 5
C) 6

B) 5

How well did you know this?

Not at all

Perfectly

¿Que altura máxima puede alcanzar la E-11?

A) 35 m
B) 37 m
C) 37,7 m

C) 37,7 m

Al tener 5 tramos, su peso es mayor por lo que alcanzaremos una mayor altura nominal pero se nos reducirá el alcance nominal

How well did you know this?

Not at all

Perfectly

¿Que tipo de estabilizadores tiene la E-11?

Su sistema VARIO CS

How well did you know this?

Not at all

Perfectly

¿Qué tipo de cambio tiene la E-11?

A) Manual
B) Manual de doble carro
C) Automático

C) Automático

Cambio automático ALLISON

MARCHAS - R, N, D, 4, 3, 2, 1

How well did you know this?

Not at all

Perfectly

¿Qué accionamiento tiene el selector de palancas del sistema ALLISON de la E-11?

A) Electro-neumático
B) Electrónico
C) Neumático

A) Electro-neumático

La elección de las posiciones se efectúa apretando el botón A que tiene en el lateral izquierdo de la palanca

Cuando hayamos seleccionado, por ejemplo, la velocidad 1 podemos desplazarnos hacia delante o regresar sin pulsar A

How well did you know this?

Not at all

Perfectly

¿Que hay que hacer para tener acceso a los códigos de diagnosis en la E-11?

A) Pulsar dos veces el botón MODE que hay en el salpicadero
B) Dar contacto con la llave y esperar a que salga en el cuadro de mandos
C) Pulsar dos veces el pulsador E del panel del cambio automático

C) Pulsar dos veces el pulsador E del panel del cambio automático

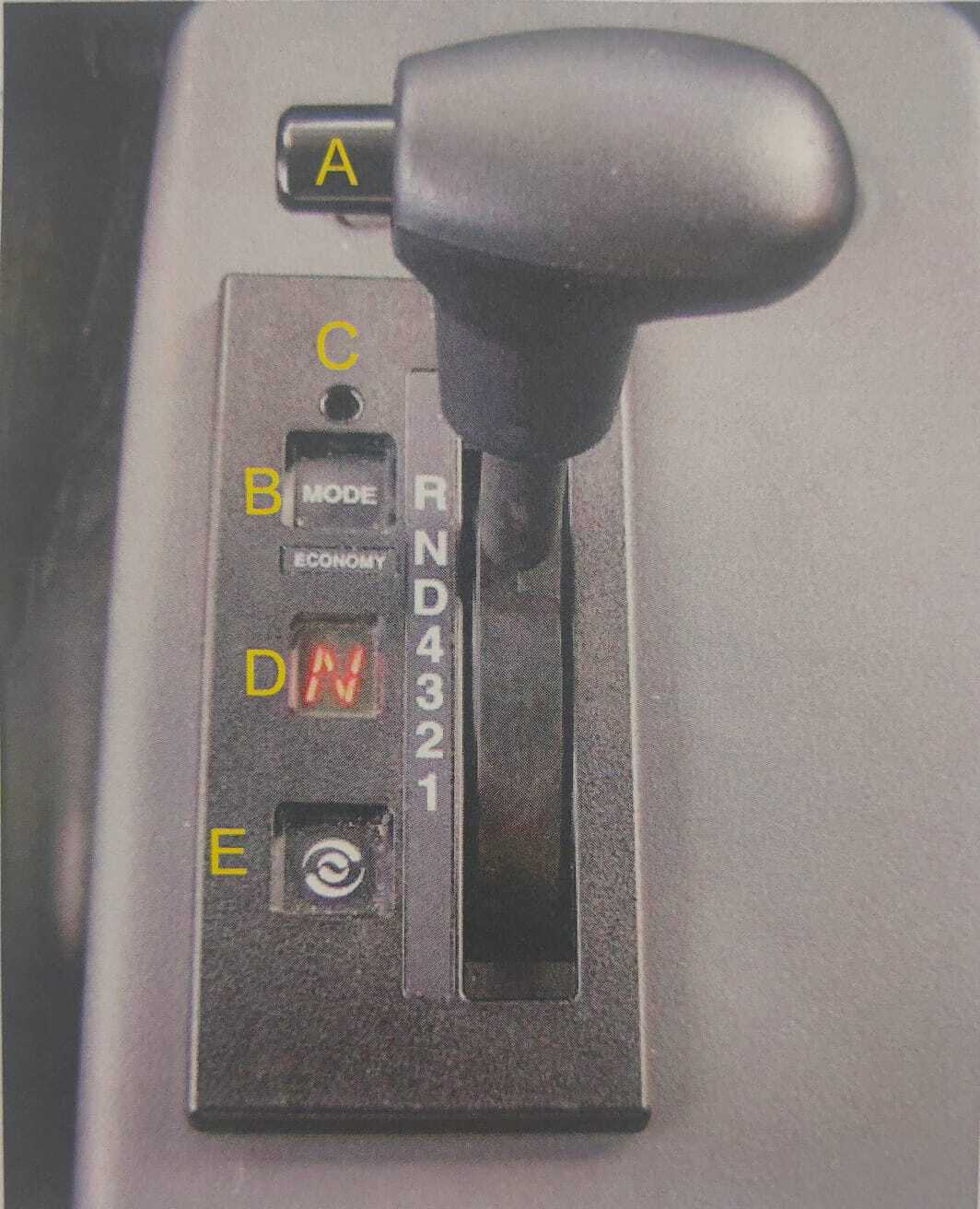

Existen dos pulsadores y dos indicadores
- Indicador C - LED luminoso
- Pulsador B - MODE - para activar un segundo programa de cambio o una función especial cuando se desee.
- Display D - Donde se indican las marchas
- Pulsador E - para tener acceso a los códigos de diagnosis

Si accionamos el botón B - MODE- y no sabemos volver al modo normal, Pulsaremos el botón E hasta que salga en el display D la letra N, para poder seguir con la marcha

How well did you know this?

Not at all

Perfectly

Cuando seleccionamos la velocidad D en la E-11, ¿Qué marcha nos aparece por defecto en el display D?

A) La velocidad 5
B) la D
C) la velocidad 1

A) La velocidad 5

Por defecto nos aparecerá la velocidad máxima a la que podemos acceder

How well did you know this?

Not at all

Perfectly

¿Cuantas modalidades de frenado tiene la E-11?

A) 2 modalidades
B) 3 modalidades
C) 4 modalidades

C) 4 modalidades

1 - Pisón de freno - actúa en los gases de escape, el que hay en el suelo a la izquierda
2 - Ayuda al freno (Freno motor) - actúa también en los gases de escape y funciona cuando se pisa el freno de pie. Es el selector de tecla
3 - Retarder - Actúa en la caja de cambios. Tiene 5 posiciones y funciona en el momento q levantamos el pie del acelerador. La palanca con varias posiciones.
4 - Freno de pie - El que tenemos al lado del acelerador

Existe también un freno de remolque que lo utilizaremos cuando tengamos que remolcar y conectemos todas las conexiones neumáticas para poder activar el freno

How well did you know this?

Not at all

Perfectly

¿En qué consiste el pisón de freno de la E-11?

A) Actúa en la caja de cambios y funciona en el momento que levantamos el pie del acelerador
B) Actúa sobre los gases de escape y no actúa sobre la primera velocidad
C) Actúa sobre los gases de escape y se encuentra en el suelo al lado izquierdo del conductor

C) Actúa sobre los gases de escape y se encuentra en el suelo al lado izquierdo del conductor.

How well did you know this?

Not at all

Perfectly

¿En qué consiste el retarder de la E-11?

A) Actúa en la caja de cambios y funciona en el momento que levantamos el pie del acelerador

Tiene 5 posiciones y es idóneo para bajar pendientes

How well did you know this?

Not at all

Perfectly

¿En qué consiste la ayuda al freno de la E-11?

Study These Flashcards

B) Actúa sobre los gases de escape y no actúa sobre la primera velocidad

Funciona cuando se pisa el freno de pie

La E-11 tiene un MÓDULO DE ARRANQUE RÁPIDO, además de mantener la carga de la batería en condiciones optimas, ¿qué otro uso tiene este modulo de arranque?

A) Dar corriente al compresor de calderín de freno y mantener el agua del circuito de refrigeración en valores adecuados para el arranque

B) Mantener el compresor lleno de aire para que los calderines de freno estén operativos al arrancar el vehículo

C) Dar tensión a la bomba auxiliar para mantener llenos los calderines de freno y regular la temperatura del circuito de arranque en su temperatura optima para el arranque

Study These Flashcards

A) Dar corriente al compresor de calderín de freno y mantener el agua del circuito de refrigeración en valores adecuados para el arranque.

También la carga de las baterías

¿Qué función tiene el botón de emergencia de la E-11?

A) Se desactivan todos los sistemas de seguridad de la escalera , pudiendo una vez pulsado el botón realizar movimientos de posicionamiento correctos.

B) Se desactivan todos los sistemas de seguridad de la escalera , pudiendo una vez pulsado el botón y manejo de las palancas de mando, realizar movimientos de posicionamiento correctos.

C) Se desactivan todos los sistemas de seguridad de la escalera , pudiendo mediante presión continua del botón y manejo de las palancas de mando, realizar movimientos de posicionamiento correctos.

Study These Flashcards

C) Se desactivan todos los sistemas de seguridad de la escalera , pudiendo mediante presión continua del botón y manejo de las palancas de mando, realizar movimientos de posicionamiento correctos.

Para desactivar el botón de emergencia, simplemente dejar de presionarlo

La E-11 incorpora como novedad un enganche para el equipo de descenso por cable. ¿Cuál es la carga máxima, como NORMA GENERAL, del estribo de soporte que no hay que sobrepasar?

A) 100 Kg
B) 125 Kg
C) 150 Kg

Study These Flashcards

C) 150 Kg

Como limite general no sobrepasar nunca los 150 Kg en el estribo
Auto-descenso - si un bombero baja él mismo por le cable usando una polea, el límite de carga útil es de 150 Kg también
Descenso de otra persona - si se usa el sistema para descolgar a una victima o una carga externa, el limite baja a 100 kg

Al realizar las tareas de salvamento con el equipo de descenso por cable hay que reducir la carga de la cesta en 1 PERSONA

CON CARGAS POR ENCIMA DE LOS 150 KG, HAY QUE EMPLEAR LOS OJALES PARA EL FUNCIONAMIENTO DE LA GRÚA

Una vez que tengamos instalada la camilla de rescate en la cesta, ¿Cuántos grados podremos girar el soporte de camilla?

A) 360º
B) 330º
C) 280º

Study These Flashcards

A) 360º

¿Cuántas personas tendremos que reducir cuando colequemos en la cesta de rescate de la E-11, el lanza monitor, el soporte de la camilla y el enganche para el equipo de descenso?

A) Reduciremos 1 persona por cada elemento que incorporemos
B) Únicamente un bombero para cada elemento que se incorpore y quitaremos 1 mas en el caso del soporte de camilla cuando esté ocupada por una persona
C) Reduciremos 1 persona por el lanza monitor y el enganche para el equipo de descenso y 2 personas para el soporte de camilla

Study These Flashcards

A) Reduciremos 1 persona por cada elemento que incorporemos

En el MODO PUENTE de la E-11, ¿Cuántas personas pueden distribuirse uniformemente sobre la misma?

A) 8 personas
B) 10 personas
C) 12 personas

Study These Flashcards

C) 12 personas

Una vez apoyemos ligeramente la punta de la escalera - en la pantalla del puesto de mando y de la escalera se ilumina el LED de control VERDE - FUncion Puente-

**_IMPORTANTE_ - ANTES DE PONER O DE APOYAR LA ESCALERA PARA MODO PUENTE - HAY QUE DESCONECTAR LA NIVELACION AUTOMATICA**

**VALORES DE VOLADO E-11**

**Según los valores de volado de la E-11, ¿Cuál es el volado máximo de la escalera cuando el modo de funcionamiento es de cesta sin personas?** A) 18,65 m B) 20,10 m C) 21,50 m

A) 18,65 m

**Según los valores de volado de la E-11, ¿Cuál es el volado máximo de la escalera cuando el modo de funcionamiento es de 2 personas en cesta?** A) 15,50 m B) 15,60 m C) 15,80 m

C) 15,80 m

**Según los valores de volado de la E-11, ¿Cuál es el volado máximo de la escalera cuando el modo de funcionamiento es de 1 personas sin cesta?** A) 20,10 m B 20,50 m C) 20,65 m

A) 20,10 m

**Según los valores de volado de la E-11, ¿Cuál es el volado máximo de la escalera cuando el modo de funcionamiento es de 3 personas en cesta?** A) 14,50 m B) 14,60 m C) 14,80 m

B) 14,60 m

**Según los valores de volado de la E-11, ¿Cuál es el volado máximo de la escalera cuando el modo de funcionamiento es de modo puente?** A) 18,65 m B) 20,10 m C) 21,50 m

C) 21,50 m

**Según los valores de volado de la E-11, ¿Cuál es el volado máximo de la escalera cuando el modo de funcionamiento es de 2 personas con cesta?** A) 15,60 m B) 15,80 m C) 15,90 m

B) 15,80 m

**Lanzamiento de agua desde la cesta de la E-11**

**¿Cuáles son los ángulos máximos para lanzar agua desde la cesta de la E-11 en los casos de: Lanza a mano desde la cesta o desde la escalera; cañón desde la cesta; cañón fijado en la punta de la escalera?** A) 70º en cualquiera de los tres casos B) 70º, 65º y 60º según orden indicado C) 75º para lanza a mano desde la cesta o escalera y 70º para el resto

A) 70º en cualquiera de los tres casos

**¿Qué presión máxima para lanzar agua con cañón fijado en la punta de la escalera de la E-11 tiene que haber?** A) 5 bar B) 7 bar C) 9 bar

C) 9 bar

**¿Qué presión máxima para lanzar agua a mano desde la cesta o la escalera de la E-11 tiene que haber?** A) 5 bar B) 7 bar C) 9 bar

A) 5 bar

**¿Qué presión máxima para lanzar agua con cañón desde la cesta de la E-11 tiene que haber?** A) 5 bar B) 7 bar C) 9 bar

C) 9 bar

**¿Qué giro lateral nos permite realizar la E-11 para lanzar agua con cañón desde la cesta?** A) Máximo 20º B) Máximo 30º C) Giro de escalera

B) Máximo 30º

**¿Qué giro lateral nos permite realizar la E-11 para lanzar a mano desde la cesta o la escalera?** A) Máximo 30º B) A voluntad C) Giro de escalera

B) A voluntad

**¿Qué giro lateral nos permite realizar la E-11 para lanzar con cañón desde fijado en la punta de la escalera?** A) Máximo 30º B) A voluntad C) Giro de escalera

C) Giro de escalera

**¿Cuáles son los volados para lanzar agua desde la cesta de la E-11 en los casos de: Lanza a mano desde la cesta o desde la escalera; cañón desde la cesta; cañón fijado en la punta de la escalera?** A) Limite de 2 y 3 personas en cesta en cualquiera de los tres casos B) Limite de 2 y 3 personas en cesta para lanza a mano desde la cesta o escalera y cañon desde la cesta; pero limite de 2 personas en cesta para el cañón fijado en la punta de escalera C) Limite de 2 y 3 personas en cesta para lanza a mano desde la cesta o escalera; pero limite de 2 personas en cesta para el cañón desde la cesta y el cañon fijado en la punta de escalera

B) Limite de 2 y 3 personas en cesta para lanza a mano desde la cesta o escalera y cañon desde la cesta; pero limite de 2 personas en cesta para el cañón fijado en la punta de escalera

**¿Qué diámetro de boquilla ha de tener la boquilla para lanzar a mano desde la cesta o la escalera de la E-11?** A) 12 mm B) 15 mm C) 18 mm

A) 12 mm

**¿Qué diámetro de boquilla ha de tener la boquilla para lanzar agua desde un cañón fijado en la punta de la escalera de la E-11?** A) 20 mm B) 25 mm C) 30 mm

C) 30 mm **También será de 30 mm para lanzar agua desde cañón en cesta**

**¿Qué potencia tiene el motor de la E-11 según su manual?** A. 260 CV B. 266 CV C. 275 CV

C. 275 CV
