Qu’est-ce que la topologie physique?
- Concerne la disposition physique des dispositifs (ordinateurs, routeurs, etc.)
- Décrit comment les dispositifs sont physiquement connectés
Exemple : Topologie en étoile, en bus, en anneau, en maillage

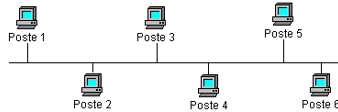

Quelle est cette topologie?
Bus
Quels sont les caractéristiques de la topologie de Bus?
- Canal de communication commun
- Coût initial faible : moins de câblage)
- Problèmes d’évolutivité : performances peuvent diminuer. Même canal de communication
Quelle est cette topologie?
Anneau
Quelles sont les caractéristiques de la topologie en anneau?
- Noeuds connectés à autres noeuds
- Boucle fermée (Ex: Token Ring)
Égalité d’accès : Accès égal au médium de communication, car données circulent de manière séquentielle
Défaillance unique : Si un seul noeud ou une seule connexion tombe en panne, peut interrompre la communication pour tout le réseau
Quelle est cette topologie?
Étoile
Quelles sont les caractéristiques de la topologie en étoile?
Une des configurations réseau les plus populaires aujourd’hui. Chaque dispositif est connectée à un point central.
- Isolation des problèmes : Si un noeud tombe en panne, n’affecte pas les autres noeuds
- Dépendance au noeud central : Si le point central tombe en panne, peut provoquer une panne de tout le réseau.
Quelle est cette topologie?
Étoile étendue
Quelle est cette topologie?
Hiérarchique
Quelles sont les caractéristiques de la topologie hiérarchique?
Noeuds connectés à un noeud supérieur, lui-même connecté à un noeud supérieur, etc.
- Scalabilité : Est extensible.
- Complexité de gestion : Surtout si le réseau est grand
Quelle est cette topologie?
Maillée
Quelles sont les caractéristiques de la topologie maillée?
Chaque noeud connecté à un ou plusieurs noeuds.
- Haute redondance : Plusieurs chemin possibles
- Coût élevé : Beaucoup de connexions pour une topologie complètement maillée = cher!
