1
Q

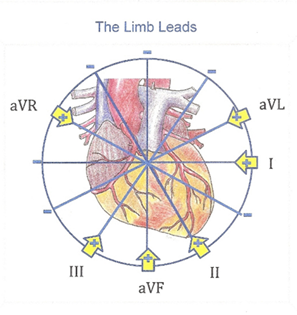

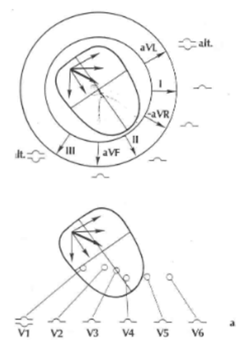

Mellan vilka grader täcker extremitetsavledningarna?
A
- Från -30- till 120 grader
2
Q
I vilket plan täcker extremitetsavledningar?
A
Frontalplanet
3
Q

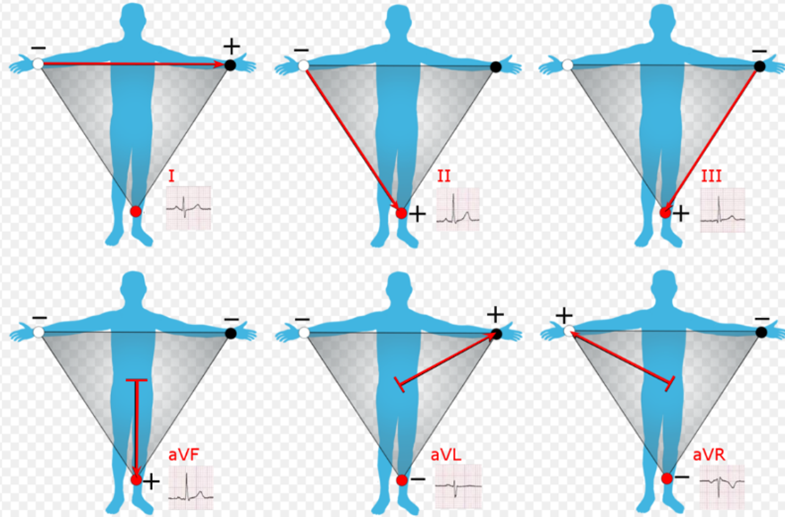

Vilka är de sex extremitetsavledningarna?
Hur ser deras polaritet ut?
A
- 3 bipolära kopplingar; avledning I, II och III
- 3 unipolära kopplingar aVR, aVL, aVF
4
Q
I vilket plan tittar bröstavledningar?
A
Horisontalplan
5
Q
- Består av två delar
- Till höger alla hjärtslag med 6 avledningar (maskinen väljer bra ut 3 extremitets- och 3 bröstavledningar) under 10 sek (12,5 mm/sek)
- Till vänster ett EKG-komplex från alla avledningar (mediankomplex), räknas fram utifrån komplex till höger, visar från 12 olika håll (50 mm/sek)
- Vad kan vara viktigt att kolla beroende på land EKG utförs?
A
Kolla hastigheterna
6
Q

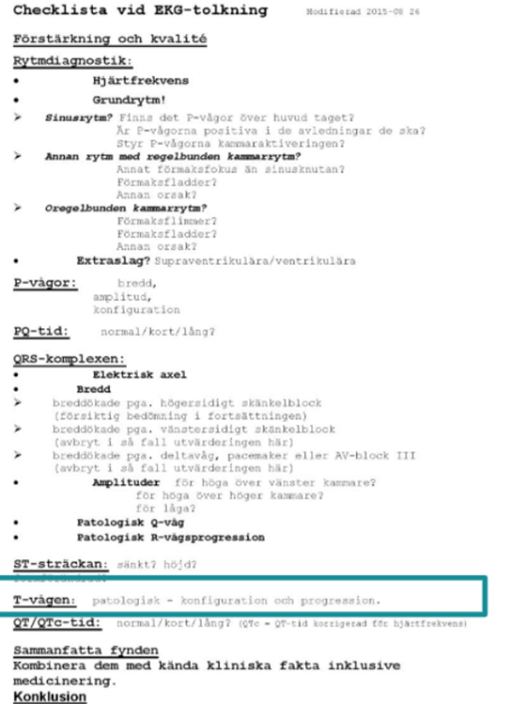

Förstärkning och kvalité finns överst på EKG-checklistan
- Förstärkning 10 mm/mV, (150 Hz, signaler över denna nivå filtreras bort)
- Strömmarna från hjärta är för svag utan förstärkning
- Du ser om EKG ser helt hackigt ut – dålig kvalité
Vad kommer som sen på listan?
A
Rytmdiagnostik
7
Q

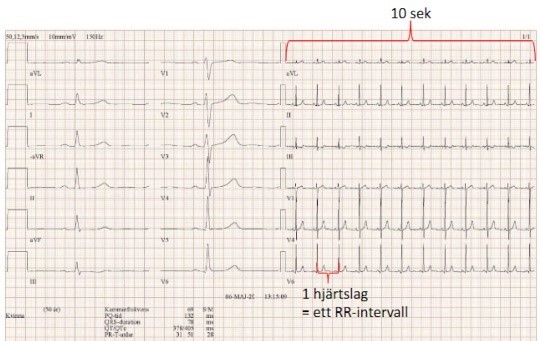

Vad är det första du gör under rytmdiagnostik?
A
- Hjärtfrekvens
- Till höger, bedöm rytmdelen (sek), få slag, långsam puls (bradykardi < 50), hög puls (takykardi >100)
- Räkna antal slag (RR-intervall) i rytmdelen (mellanrum) och multiplicera med 6 (eller använd EKG-linjal)
8
Q
Vad gör vi på EKG-checklistan efter att vi undersökt hjärtfrekvensen och ska kolla sinusrytm?
A
- Finns det P-vågor?
- P-vågor positiva där de ska vara positiva
- Avledning 3 , aVL och V1 kan vara bägge, resten positiva
- Kommer det från annan plats kan ”resten” bli negativa
- Styr P-vågor kamrarnas aktivering?
- Ja, ja, ja = sinusrytm (ledtråd också om rytmen är jämn)
- Definition av sinusrytm – kammarrytm 50-100 slag/min, positiv P-våg i II (bäst P-våg) med konstant utseende samt konstant PQ-tid
9
Q

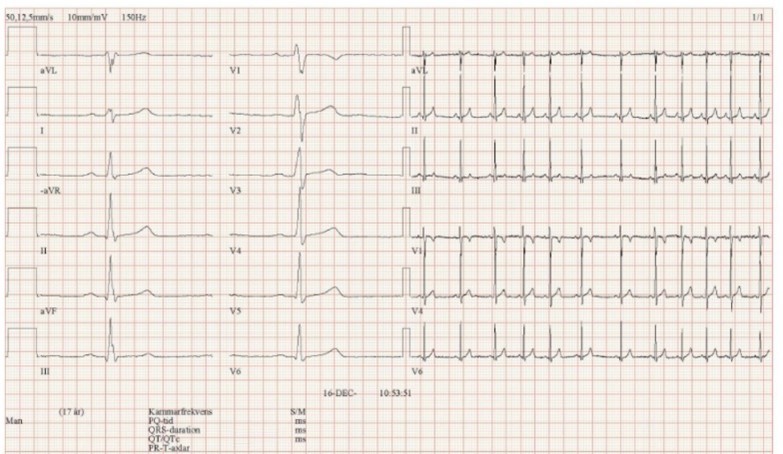

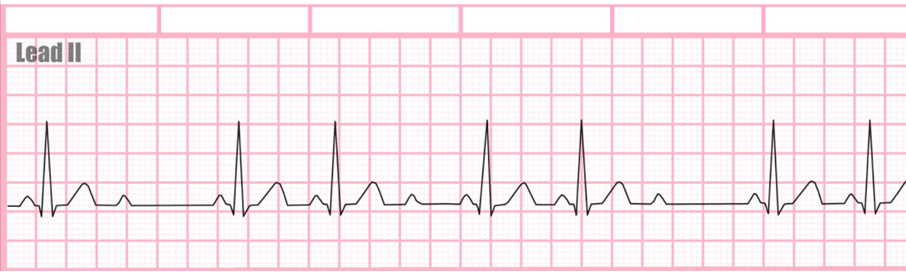

Vad är felet på detta EKG?
A
Inget, det är normalt
- 11,5 RR-intervall = 70 puls med oregelbunden puls i mitten normalt då det är andningsvarierat
10
Q

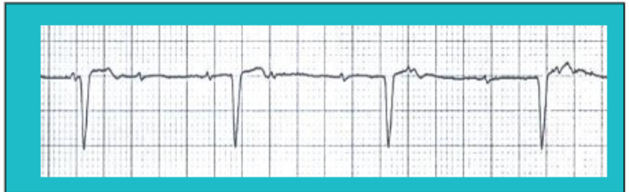

Vad visar detta EKG?
A
Nodal (AV) rytm
- Ingen P-våg alls (ibland retrograd P-våg före eller efter QRS-komplexet)
- Normalt QRS-komplex
- Regelbunden kammar-rytm, 40-60 slag/min (alltså lite lägre)
11
Q

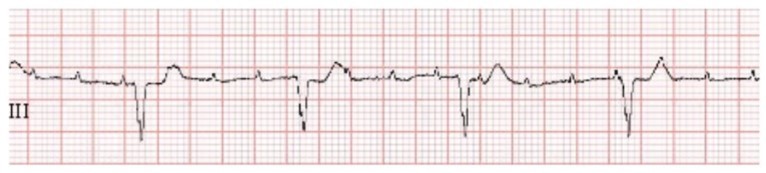

Vad visar bilden?
A
Ventrikulär rytm
- Breddökade QRS-komplex med avvikande utseende (eftersom det sker utanför retledningssystem)
- Långsam kammarrytm <40/min
- Ingen relation mellan QRS och förmaks-impulser (på bilden ses P-vågor utan relation till QRS) alternativt ingen förmaksaktivitet alls
- Kan ses vid AV-block III
12
Q
Vad visar bilden?
A
- Förmaksflimmer
- P-vågor saknas
- Istället oregelbundna flimmervågor med frekvens över 350/min
- Oregelbunden kammarrytm (se bilden)
- Normala QRS-komplex (smala)
13
Q

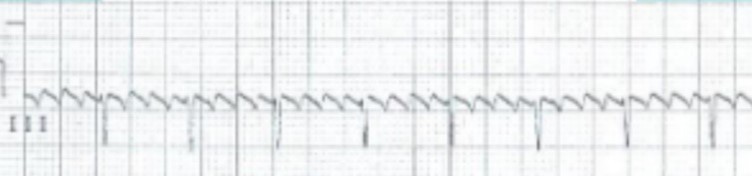

Vad visar bilden?
A
Förmaksfladder
- P-vågor saknas
- Sågtandsmönster (F-vågor)
- Förmaksfrekvens vanligen mellan 250 och 350 /min
- Kammarfrekvensen är oftast regelbunden, men är beroende av blockeringsgrad i AV-noden
- Blockeringsgraden i AV-noden kan variera, t.ex. kan var 4:e F-våg överledas till kamrarna, s.k. 4:1 blockering (eller 2:1 osv)
- Normala QRS-komplex
14
Q

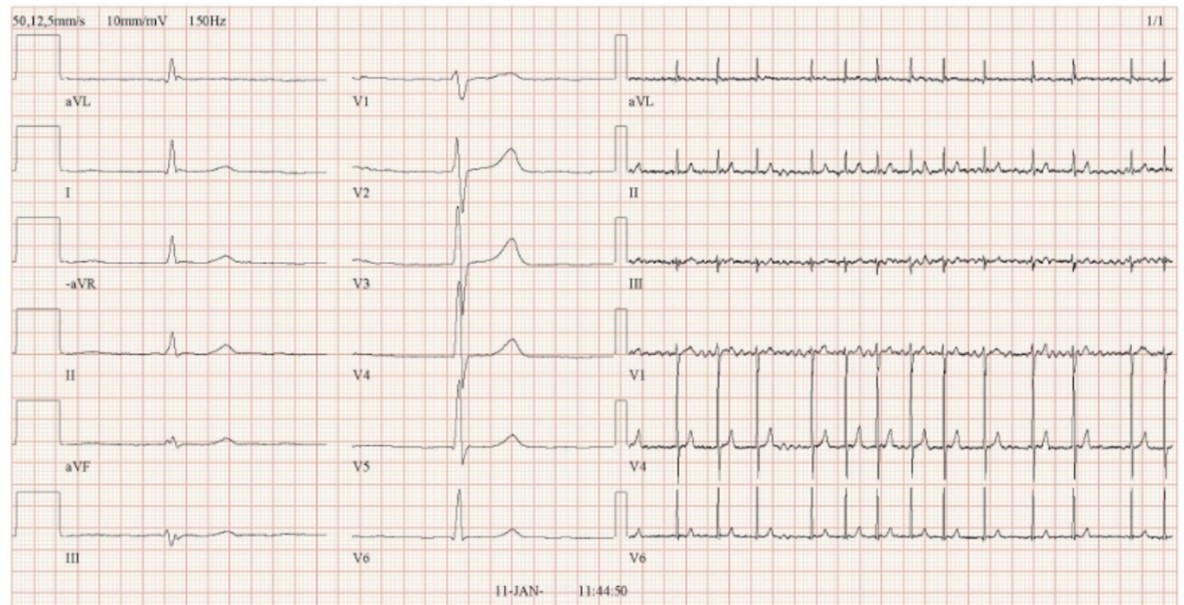

Vad är fel i detta EKG?
A
- Förmaksflimmer
- Kammarfrekvens 80/min (13x6)
15
Q

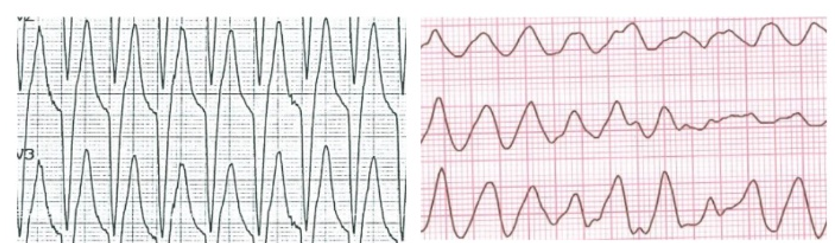

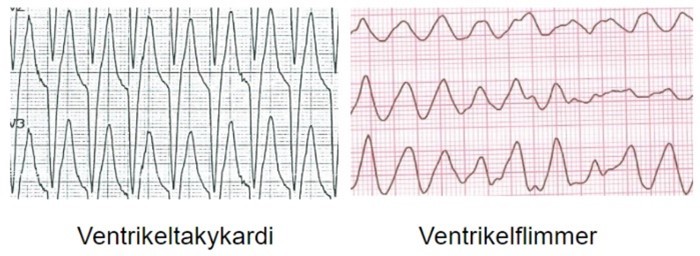

Vad visar bilden?
A
16
Q
Vad visar bilden?
A
- Regelbunden rytm kan störas av extraslag
- SVES (supraventrikulära)
- Ektotopiskt förmaksfokus (Ej från Sinusknutan) eller nodalt (föregås inte av P-våg eller retrograd sådan)
- P-vågen är förändrad eller döljs av T-vågen
- Vanligen normal QRS-sekvens

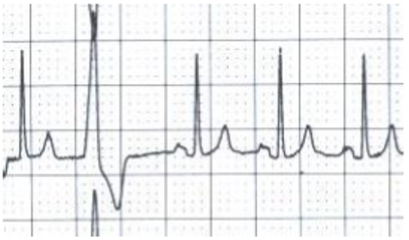

17
Q
Vad visar bilden?
A
- Ventrikulära (VES)
- P-våg saknas före QRS-komplexet (inget från förmak!)
- Breddökat QRS-komplex med avvikande utseende (sänkningen efter på ST-sträcka)
- Diskordant T-våg (icke normal)
- Vanligen full kompensatorisk paus (2 RR-intervaller efter)
18
Q

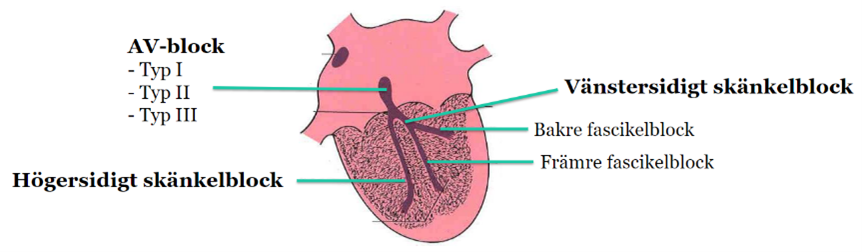

Retledningshinder kan vara
- AV-block 1, 2 eller 3
- Högersidig skänkelblock och vänster
- En av skänkelblocken har två delar vilka och vilken av blocken är det?
A
Bakre eller främre fascikelblock
Kan vara i hela vänstersidan eller någon fascikel
19
Q
Vad visar bilden?
A
- AV-block I – förlängd P till Q tid, alla P-vågor följs dock av QRS-komplex (ses bäst på vänster sida förstås där mätning går bättre)
20
Q

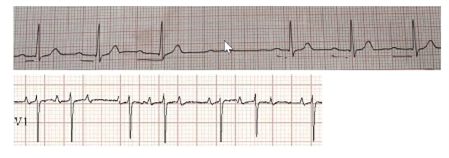

Vad visar övre bild?
A
- AV-block II, vissa P-vågor följs inte av QRS-komplex
- Mobitz typ 1, d v s med s k Wenckebach-periodik, är lokaliseringen så gott som alltid i AV-knutan och QRS-komplexet är därför smalt och tillståndet oftast benignt. PQ-tiden förlängs succesivt tills förmaksimpuls blockeras helt och QRS faller bort (tenderar upprepas, var tredje P-våg blockeras är vanligast 3:2)
21
Q
Vad visar bilden?
A
- AV-block II, Mobitz typ 2
- Lokalisationen oftast mer distal (His bunt och skänkel) och QRS-komplexet är i regel breddökat (PQ-tiden ofta konstant och denna övergår ofta till AV-block III)
22
Q
Vad visar bilden?
A
- AV-block III, P-vågor kommer regelbundet men QRS oregelbundet. Sinus stoppas i AV-nod och då tar kammare över (blir då breddökning), totalt block
23
Q

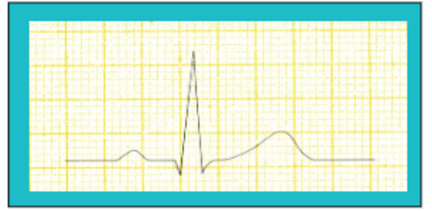

Vad är det för fel på P-vågen?
A
- Inget, detta är en normal P-våg
- Positiv i avledning I till aVF samt V3-V6
- Höjd <- 0,3 mV (3 mm)
24
Q

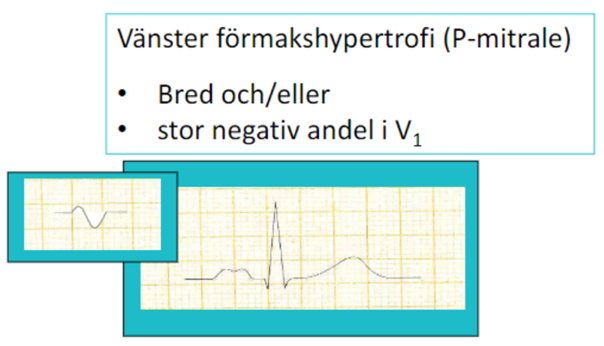

Vad händer med P-våg vid vänster förmakshypertrofi?
A
25
Vad händer i P-våg vid höger förmakshypertrofi?
Höjd \> 0,3 mV (3 mm)
| (Avledning II och V1 höjs de tydligt)
26
Vad är normal PQ-tid?
Normalt 120-200 ms \< 60 år)
120-220 ms \> 60 år
27
Vad visar bilden?
* Förlängd PQ-tid (AV-block I), ska normalt finnas inom två rutor
28
Vad visar dessa bilder?
* Kort PQ-tid med **deltavåg** (kan ske vid överledning från annat ställe än AV-noden, tar liksom en genväg)
* En rest från den embryonala utvecklingen
29
Sätt dit rätt siffror
30
Sätt dit rätt bokstäver
31

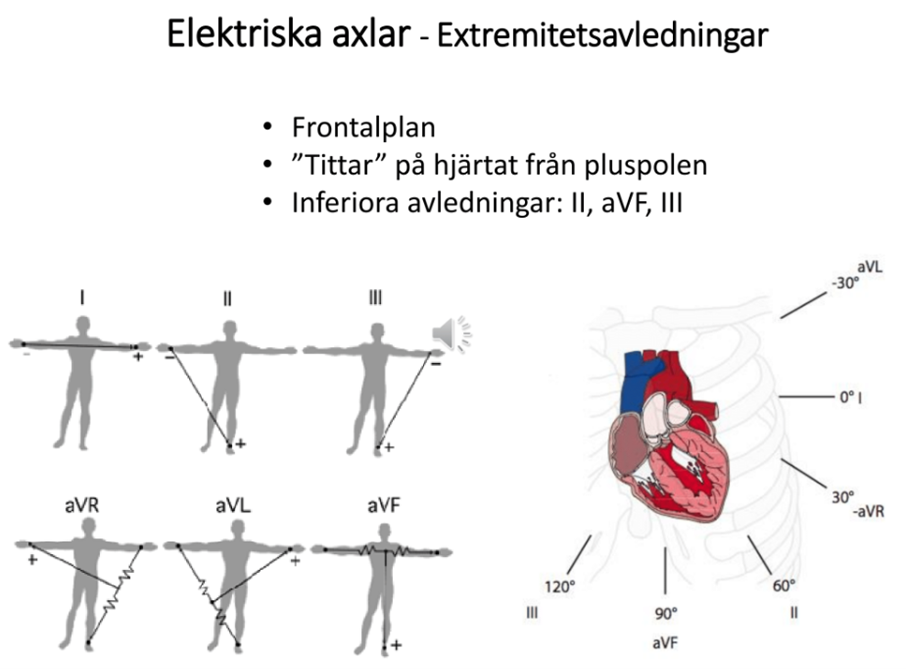

* **Elektisk axel**
* Huvudriktning (gemensam) för den elektriska aktiviteten (vektorn) vid depolarisation
* Anges som gradtal i frontalplanet (extremitetsavledningar)
Hur ser en normal elektisk axel ut?
* Normal 0-90 grader (-30 ok hos äldre)
* Om avledning I och II är positiva är det oftast normalt (minus i II så är det vänsterställt)
32
Vad är felet på den i mitten?
* Vid högerkammartillväxt dras elektrisk axel mer åt aVF
* Om avledning I och II är positiva är det oftast normalt (minus i II så är det vänsterställt)
33
Vad är felet på den till höger?
* Vid vänsterkammartillväxt dras elektrisk axel uppåt
* Om avledning I och II är positiva är det oftast normalt (minus i II så är det vänsterställt)
34
Vad är normal bredd (duration) på QRS-komplexet?
(5 mm)
35
Vad visar bilden (strecken)?
* **Gråzon** 100-120 ms (stor ruta 100 ms)
* Intraventrikulärt ledningshinder
* Deltavåg
* Kammarhypertrofi
36
Vad ser du på bilden som avviker?
* QRS-komplex bredd -\> 120 (6 mm)
* Skänkelblock
* Bilden visar vänsterställt skänkelblock
* Bredare V5 och V6 signifikant
* Även djupt S i V1
* Pacemaker
* Kammarutlöst rymt
* Deltavåg
37
Vad visar tyder bilden i V1 på?
Högersidigt skänkelblock (ökad bredd och M-formad linje i V1)
38
Vad kan höga amplituder av QRS-komplexet tyda på?
Vad är höjden relaterad till?
* Höga amplituder tyder på
* Mkt muskelmassa eller ansträngt hjärta
* Bra elektriska transmissions-förhållanden (lång och smal)
* Delvis åldersrelaterat
39
Vad kan låga amplituder av QRS-komplex tyda på?
* Låg elektrisk aktivitet
* Dämpning av signaler (vätska, fett, luft)
40
* Q-våg (normal)
* Kommer av septums aktivering
* Små Q-vågor i V4-V6 och extremitetsavledningar
* Liten Q-våg i **en** inferior avledning (II-III)
* QS-komplex i V1 och/eller III
Vad kan bilden tyda på?
Var får Q-vågor aldrig förekomma?
* Att den är patologisk (bilden)
* -\> 40 ms
* -\> 25 % av R-våg i samma avledning
* Q-våg i V2 eller V3 (får aldrig förekomma)
41
Vad ses till höger i bild?
* R-vågsprogression
* I vissa lägen blir det inte Q våg utan minskad R-våg i bröst
* V4 eller V5 ska ha högsta topp (**och bara en topp!**)
* Till höger ses patoligisk (trolig infarkt) då den ökar i början och minskar för att sedan öka igen
42
Vad är det viktigaste att beakta gällande ST-sträcka hos någon som kommer in med ont i bröstet?
* ST-höjning vid akut hjärtinfarkt (viktig)
* Kolla i alla avledningar!
43
**T-vågen**
* Speglar kamrarnas repolarisation (ska vara positiv oftast)
* Ett huvudsakligen positivt QRS-komplex följs av vanligen av en positiv T-våg
* Negativ kan ses vid?
Hjärtinfarkt, ichemi, breddökade QRS, perikardit osv
44
* QT-tiden är ett mått på hjärtats mekaniska systole
Hur korrigeras QT-tid och vad är patologiskt?
* QT-tid varierar med kön och frekvens därför används QTc-tid där man korrigerar på olika sätt
* -\> 460 ms är patologiskt
45
Förstärkning och kvalité
Rytmdiagnostik
P-vågor
PQ-tid
QRS-komplex
innan vi sammanfattar fynden, vilka tre ytterligare parametrar tittar vi på?
ST-sträckan
T-vågen
QT/QTC-tid
46

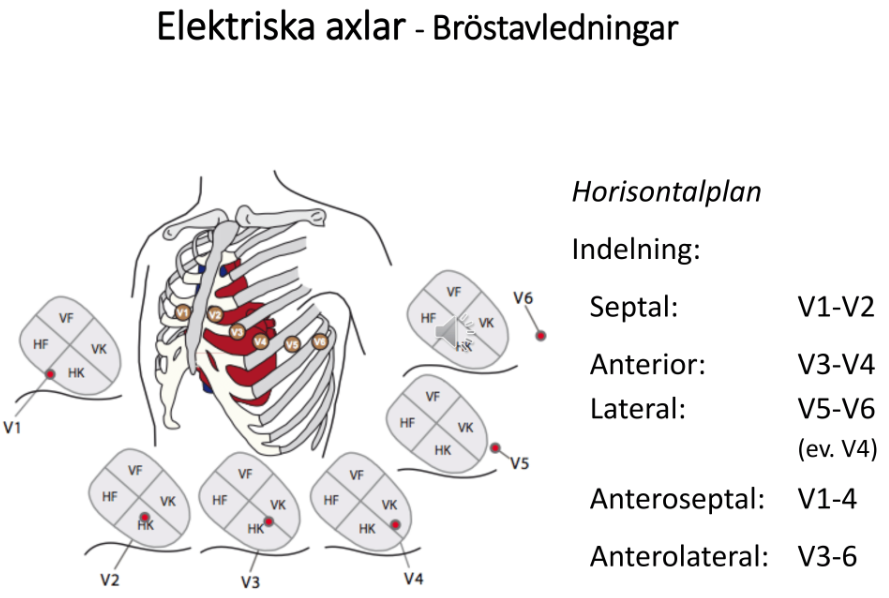

Hur ska du placera V1-V6?
Hur ska du placera extremitetsnoderna?
Röd på höger arm, gul på vänster arm och grön på vänster ben,
Svart är jordning så kan placeras på t ex vänster ben också
47
Vad innebär PQRSTU?
48
Vad innebär en ruta på bredden?
Vad innebär en ruta på längden?
49
Hur ser du skillnad på vänster- och högerställd kammare på EKG?
50
Hur kan du snabbt avgöra om elaxeln är normal, höger- eller vänsterställd genom att titta på två avledningar?
51
Ett annat namn för skänkelblock?
Grenblock
52
Vad visar den övre bilden?
* **Alltid breddökning \> 120 mm**
* RBBB = right bundle branch block (högergrenblock)
* Blocket sitter basalt i kamrarna och i högergrenblock tar det längre tid att sprida impulsen till höger kammare
* V1-V2 – R och R´ (höger kammare som ligger efter)
* V5-V6 – bred S-våg,
* Förändrad T-våg och ST-sträcka eftersom repolariseringen också bli störd
* Negativ ST-sträcka och T-våg i V1 och V2
* Positiv T-våg i V5 och V6
53
Vad visar bilden?
* LBBB = left bundle branch block (vänstergrenblock)
* Tar längre tid att sprida impuls i vänster kammare
* Breda och klumpiga QRS-komplex i alla avledningar
* V1-V2 - djup och bred S-våg, r saknas eller är mindre än normalt
* V5-V6 (även I och aVL) - bred, ev hackig och klumpig R-våg
* Sekundär störning i ST och T-del
* Vänstersidiga (V5-V6 och I-aVL) - ST-sänkning och T-vågsinversioner
* V1-V3 ST-höjning (inte högre än 5 mm) och positiva T-vågor
54
Vänster skänkel har två fasciklar.
Vad händer vi främre fascikelblock (främre hemiblock) gällade EKG?
* Främre fascikelblock (främre hemiblock) Sprids impulsen via den vänstra bakre fascikeln ges vänsterorienterad elaxel
* Inga breddökade M eller V-formade QRS-komplex i bröstavledningar (såvida inte samtidigt högergrenblock finns – bifascikulärt block))
55
Vänster skänkel har två fasciklar.
Vad händer vid bakre fascikelblock (bakre hemiblock) gällade EKG?
* Impulsen sprids via den vänstra främre fascikeln vilket ger högerorienterad elaxel
56
Vad skiljer främre- och bakre vänster skänkelblock om vi kollar på extremitetsavledningar?
57
**Amplitud - low voltage**
* alla bröstavledningar \< 10 mm (1 mV) eller
* alla extremitetsavledningar \< 5 mm (0,5 mV)
Vilka skillnader finns gällande avledningarna?
* Viktigt tänka på att små variationer i bröstavledningar påverkar mkt, det gör inte extremitetsavledningar
58
**Patologiska Q-vågor/ändring i R-taggarnas höjd**
* Patologiska Q-vågor alltså breda eller djupa
* Kan användas för som markörer på gamla infarkter
Vektor uppe till vänster (infarkt i närmaste vägg) försvinner vilket gör att andra vektorer ger större vektorutslag
Japp, försök komma ihåg detta
59
**Då någon kommer in med bröstsmärta är det viktigt att tänka ST-sträcka**
* **Kolla i alla avledningar!**
* ST-sträcka ska ligga på samma nivå som innan QRS-komplex
Vad ska man tänka på gällande J-punkten?
* Max 1,5-2 mm i V1-V3
* Max 1 mm i övriga avledningar
60
**Då någon kommer in med bröstsmärta är det viktigt att tänka ST-sträcka**
* Kolla i alla avledningar!
* ST-sträcka ska ligga på samma nivå som innan QRS-komplex
Vad är viktigt tänka gällande ST-sträckan (den är inte höjd)?
* Sänkning av ST-sträcka
* Mät 60 ms efter J-punkt
* Max 0,5 mm är tillåtet
61
**Då någon kommer in med bröstsmärta är det viktigt att tänka ST-sträcka**
* Kolla i alla avledningar!
* ST-sträcka ska ligga på samma nivå som innan QRS-komplex
* Normal form är lätt konkav
När kan man se en knickad ST-T-övergång?
62
När kan man se en nedåtsluttande ST-sänkning?
Ischemi
Vänsterkammarbelastning
Skänkelblock
63
När kan man se den ospecifika ST-sänkningen "hängmatta"?
LM-behandling
Hypokalemi
64
* LM, cerebrovaskulära katastrofer och intrakraniell tryckstegring
Vad kan vi eventuellt se på EKG vid någon av dessa?
Negativ T-våg
65
Var kan vi tillåta att T-våg är negativ?
V1 samt i aVL eller III (när R-amplituden är liten)
66
På vilket sätt kan QT-tiden orsaka arytmier?
Om det är lång QT-tid
67
Vad är patologisk QT-tid?
Hur mäter du QT-tiden?
* -\> 460 ms är patologiskt
* Se vad datorn räknat ut då den justeras (QTc-tid)
68
**U-våg**
* Efterpotential med låg amplitud
* Oklar betydelse
* Kan påverka mätning av QT-tid
Kan ses oftare vid?
Ses oftare i samband med bradykardier
69
**Sammanfattande svar och tolkning**
* Var systematisk
* Checklistan!
* Gör en egen tolkning innan du läser datorns tolkningsförslag
* Ta ställning till datortolkningen, tycker du samma sak
* Vid tveksamheter, visa EKG för någon mer
* Datorn är bra på vissa saker och din hjärna på andra
Svaret ska innehålla?
* Grundrytm
* Hjärtfrekvens
* Eventuella patologiska fynd/diagnos
* Jämför med ett tidigare taget EKG
70
Hur bestämmer vi att vi har rytm?
Tre eller fler slag från samma impulsursprung
71
Vad händer med P-våg vid ektopisk förmaksrytm (längre ner i förmaken)?
Mer negativ
72

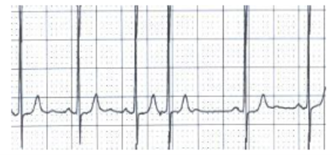

Vad i tusan är det detta?
**Förmaksflimmer**
73

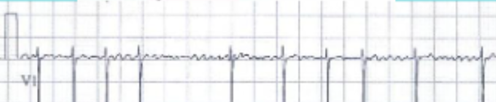

Vad är detta?
**Förmaksfladder**
74
Ventrikelflimmer är en typ av ventrikulär takykardi, vad händer med pumpförmågan och vad måste göras?
**Obefintlig pumpförmåga**
**Kräver defibrillering**
75
Vad tyder bred eller hög P-våg på?
Mkt muskelmassa och förstoring av en eller båda förmaken
76
Sinusarytmi
* Uppfyller kriterier för sinusrytm men rytmen är oregelbunden.
Vad tyder denna på hos yngre individer och hur kan det avhjälpas?
* Normalfysiologiskt hos unga individer
* Beror på att hjärtfrekvens stiger vid inandning (minskad vagusaktivitet) och minskar vid utandning (ökad vagusaktivitet)
* Om man håller andan blir rytmen helt regelbunden
* Respiratorisk sinusarytmi är ovanligt hos vuxna/äldre individer och kan då orsakas av myokardischemi, sinusknutesjukdom eller digitalistoxicitet
* En första diagnostisk åtgärd är att be patienten hålla andan, blir rytmen regelbunden så är tillståndet sannolikt ofarligt
77
Hur börjar depolariseringen av kammrarna och vilka utslag ger den i V1-V2 och i V5-V6?
Normalt börjar depolarisation av kammare i septum. Septums aktivering börjar i vänstrra delen av septum och går mot högra delen.
Den lilla vektorn som septum genererar blir riktad framåt och höger, dvs mot V1 och V2 vilket ger liten r-våg
Samma vektor registreras som liten q-våg i V5-V6
78
Höga QRS-amplituder i vänsterkammaravledningar samt ST-sänkningar och T-vågsnegativitet i samma avledningar tyder på?
**Vänsterkammarhypertrofi**
79
Vad innebär VAT?
80
När kan vi säga att VAT är förlängd och vad kan det tyda på?
Högerkammarhypertrofi: VAT i V1–2 \> 0,03 sek
Vänsterkammarhypertrofi: VAT i V4–6 \> 0,05 sek
81
Vad ska vi tänka på vid breddökningar av QRS gällande bedömningen framåt?
* Vid breddökning beroende på **högersidigt skänkelblock** – försiktig bedömning framåt
* Breddökning pga **vänstersidigt skänkelblock**, **deltavåg**, **pacemaker** eller **AV-block III** – avbryt utvärdering (ST-sänkning och annan patologi kan döljas)
82

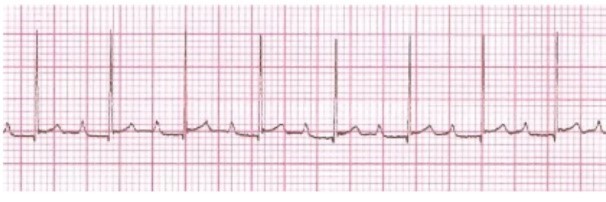

Vad visar bilden?
83

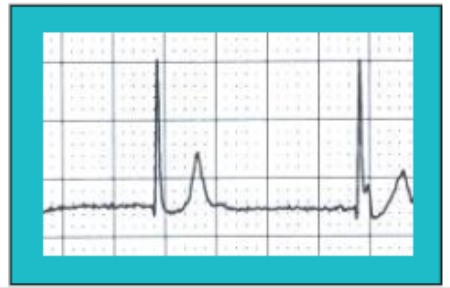

Vad visar bilden?
84
Vad innebär en diskordant T-våg?
Den har omvänd riktning (vektor) mot kammarkomplexet
85
Vad innebär en konkordant T-våg?
Den har samma riktning (vektor) som QRS-komplexet
86
Vad tänker du om du har en ensam Q-våg i t ex V4?
En gång är ingen gång då vi behöver en bekräftande granne (alltså att Q-våg syns även i V3 eller V5
K3 EKG
flashcards
Decks in class (6)
# Cards
