1
Q

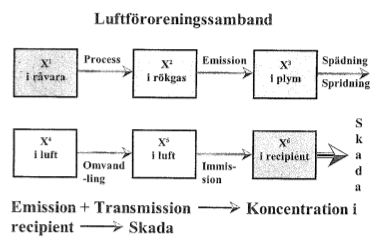

Luftöroreningssamband
A
2
Q

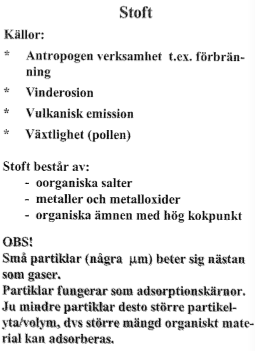

Stoft:
- Källor
- Beståndsdel
- mm
A
3
Q

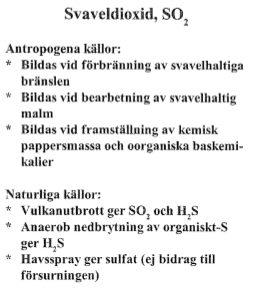

Svaveldioxid, SO2
A
4
Q

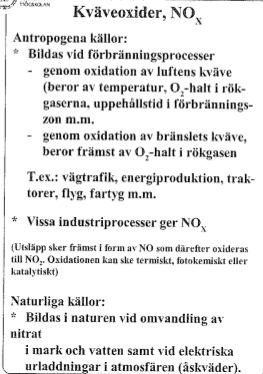

Kväveoxider, NOX
A
5
Q

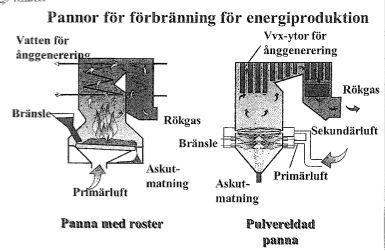

- Panna med roster
- Pulvereldad panna
A
6
Q

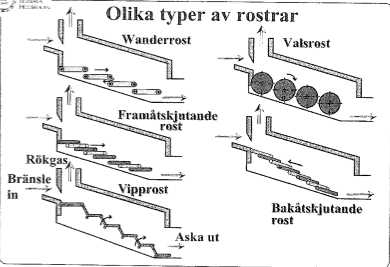

Olika typer av rostrar
A
7
Q

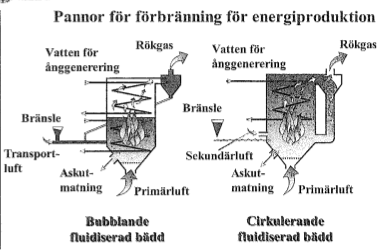

- Bublande fluidiserad bädd
- Cirkulerande fluidiserad bädd
A
8
Q

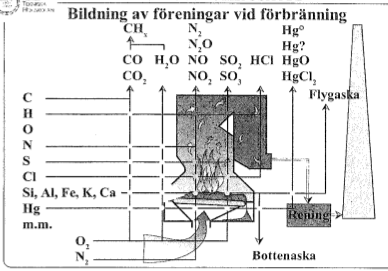

Bildning av föreningar vid förbränning
A
9
Q

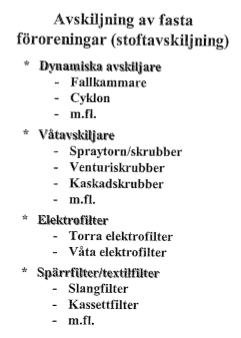

Avskiljning av fasta föroreningar (stoftavskiljning)
A
10
Q

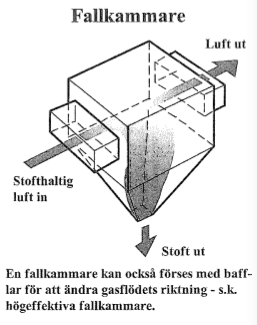

Fallkammare
- För och nackdelar med fallkammare.
A
Fördelar:
- Låg investering och låga driftkostnad.
- Ger ett mycket lågt tryckfall
- En enkel, robust konstruktion (inga rörliga delar)
- Hög tillgänglighet
- Inga erosionsproblem
- Kan klara höga koncentrationer.
- Reningsgraden är oberoende av partikelkoncentrationen.
Nackdelar:
- Låg reningsgrad, särskilt för partiklar med en storlek < 50 mikrometer.
- Utrymmeskrävande
- Kladdigt och klibbigt stoft är svårt att klara.
Metoden var mycket vanligt förr- spec. inom den metallurgiska industrin för att fånga stora partiklar. Kan användas som förbehandlingsmetod.
11
Q

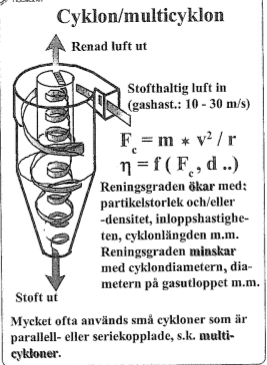

Cyklon/multicyklon
För- och nackdelar
A
Fördelar:
- Billig i både investering och drift.
- Enkel, robust konstruktion (inga rörliga delar) som tar litet utrymme.
- Driftsäker
- Reningsgrad är beroende av stofthalten
- Klarar höga stofthalter.
- Relativ lågt tryckfall
Nackdelar:
- Låg avskiljningsgrad för partiklar med partikelstorlek < 5 mikrometer
- Ev. problem med korrosion och erosion
- Klibbigt material svåra att hantera
Multicykloner ger högre reningsgrad men också högre tryckfall och kostnader.
Cykloner används ofta som föravskiljare till andra effektivare stoftavskiljningsmetoder t.ex. spärrfilter
12
Q

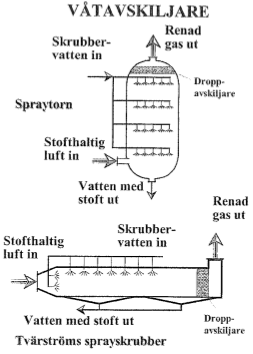

- Spraytorn
- Tvärströms sprayskrubber
A
13
Q

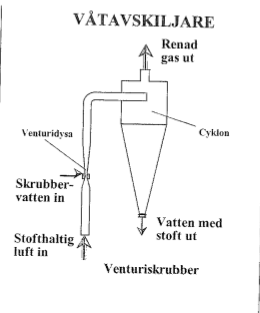

- Venturiskrubber
A
14
Q

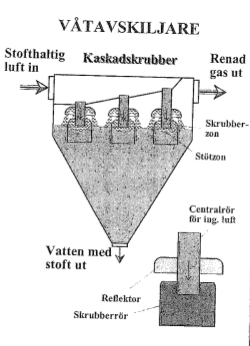

- Kaskadskrubber
A
15
Q
För- och nackdelar
A
Fördelar:
- Relativt små
- Relativt låg investering
- Renar från både partiklar och gasformiga komponenter
- Okänsliga för belastningsvariationer
- Kan hantera gaser med hög fuktighet och hög temperatur
Nackdelar:
- Hög driftkostnad
- Ger ett vått slam
- Ibland svårt våta partiklar
- Driftproblem t.ex. igensättningar
- Korrosionsproblem
Avskiljning av partiklar > 10 mikrometer kan göras med enkla avskiljare med lågt tryckfall. Finare partiklar ( <1 mikrometer) kräver komplicerade avskiljare med högt tryckfall.
16
Q
För- och nackdelar
A
17
Q
Spärrfilter
- För- och nackdelar

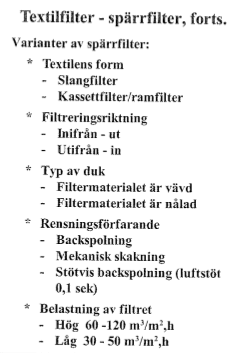

- Varianter av spärrfilter
A
Fördelar:
- Mycket hög avskiljningsgrad
- Relativt lågt tryckfall
- Relativt okänslig för variationer i gasströmmens egenskaper
- Torra material kan utvinnas
Nackdelar:
- Ofta stora anläggningar
- Hög investering
- Känsliga för hög temperatur och t.ex. syror
- Kladdigt stoft sätter igen filtret
- Risk för dammexplosioner
18
Q

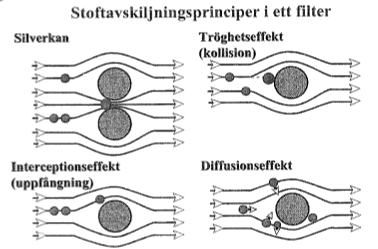

Stoftavskiljningsprinciper i ett filter
A
19
Q

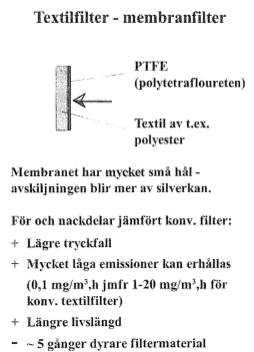

Membranfilter
- För- och nackdelar
A
20
Q

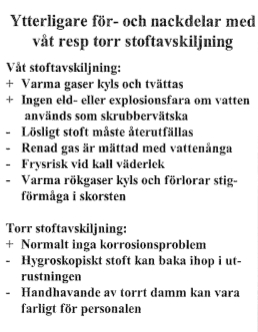

Ytterligare för- och nackdelar med våt resp stoftavskiljning
A
21
Q

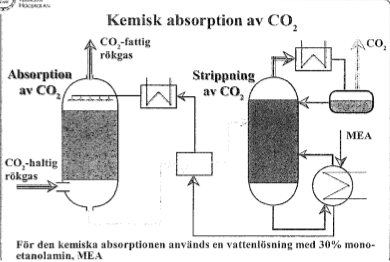

Kemisk absorpion av CO2
A
22
Q
Vad göra med avskiljd CO2
A
23
Q

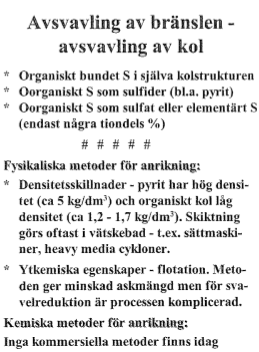

Avskiljning av bränslen - avsvavling av kol
A
24
Q

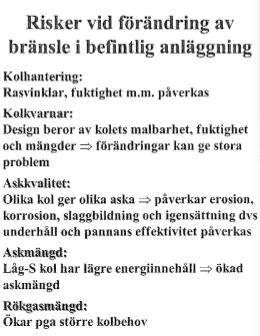

Risker vid förändring av bränsle i befintlig anläggning
A
25
Avskiljning i förbränningsrummet
Processens verkningsgrad beror vidare av doseringsförhållandet mellan Ca och S. En högre kvot ger en bättre avskiljning. Dosering är beroende av anläggningstyp. För CFB-anläggning krävs Ca/S ca 1,5 för god avskiljning medan en rosterpanna behöver en betydligt högre tillsats.
Normala prestanda:
* Konventionell förbränning (roster eller pulver-panna): 50 - 60 % S-reduktion
* Förbränning i fluidiserad bädd: 80-90% S-reduktion.
26
Direkt avsvavling i pulvereldad panna
27
Rökavsvavlingsmetoder
28
Våt rökgasavsvavling
* Skrubberreaktion
* Oxidation
* För- och nackdelar
Kemisk reakton mellan svaveloxid och kalk/kalksten i en skrubber ger kalciumsulfit. Denna oxideras sedan till gips. Av ekonomiska skäl används främst kalksten som råvara (pris ca 1/3 jämfört i kalkpris).
Förenklad skrubberreaktion:
CaO(s) + SO2 + 1/2H2O ⇒ CaSO3·1/2H2O(s)
eller
CaCO3 + SO2 + 1/2H2O ⇒ CaSO3·1/2H2O(s) + CO2
Oxidation:
CaSO3·1/2H2O(s) + 1,5H2O + 1/2O2 ⇒ CaSO4 + 2H2O
--------------------------------------------------------------------------
Fördelar:
* Metoden ger mycket god svavelavskiljning - 85% eller mer även med billig kalksten som absorbent.
Nackdelar:
* Metoden är utrymmeskrävande
* Metoden tekniskt komplicerad och den ger drift- och underhållsproblem, t.ex. problem med igensättningar och korrosionsproblem
* Metoden har hög investeringskostnad men lägre rörlig kostnad jämfört våt-torr metod
* Metoden ger en våt restprodukt
* Metoden kräver rökgasåtervärmning
29
Våt-torr rökgasavsvavling
* För- och nackdelar
Samma reaktioner som för våt rökgasavsvavling. SO2 löser sig i droppar av en kalklösning (Ca(OH)2, släkt kalk) som insprutas i en sprayskrubber. Dropparna har en sådan fukthalt att de hinner torka i fallet genom spraytornet. Avsvavlingsprodukten som bildas avskiljs dels i botten på skrubbern dels i ett efterföljande spärrfilter. Viss del av svavelavskiljningen sker även i spärrfilter genom att kalk som fastnar i spärrfiltret binder svavel.
------------------------------------------------------------------------
Fördelar
* Metoden ger en torr restprodukt
* Enkare än våt metod
* Hög verkningsgrad -85-90%
Nackdelar
* Den kylda rökgasen har för låg temperatur efter skrubbern att flkt erfodras
* Vattenbalansen viktig - fuktig restprodukt kan sätta igen spärrfiltret.
30
Torr rökgasavskiljning
31
NOX-utsläpp vid kolpulverförbränning
32
NOX från förbränning
33
Olika tekniker för NOX-reduktion
34
Låg-NOx-teknik
35
Flerstegsförbränning - reburning
36
Rökgad-de-NOx
37
katalytisk de-NOx
38
Denitrifiering
39
Katalysatordeaktivering
40
Termisk de-NOx
41
Tail End
42
HIgh Dust
43
Jämförelse mellan termisk och katalytisk de-NOx
44
Rökgaskondensation
45
Fördelar med rökgaskondensation
46
System för rökgaskondensering
* Direkt värmeåtervinning med skrubber
* Indirekt värmeåtervinning, 1 steg
* Skrubbertvätt + indirekt värmeåterv.
47
Stoftavskiljning, de-SOx och de-NOx
48
Stoftavskiljning och de-SOx
49
Miljöskyddsteknik
