Structure d'acier

Question 1

Comment une structure d’acier résiste-t-elle aux forces latérales dues aux vents et séismes? (3)

Answer 1

1. Murs de cisaillement
2. Contreventements diagonaux
3. Charpente rigide avec des assemblages résistants aux moments

Question 2

Assemblages de structure d’acier? (3)

Answer 2

1. Boulonnés
2. Soudés
3. Rivetés (parfois)

Question 3

Identifier trois types de systèmes de charpente d’acier.

Answer 3

1. Poutres unidirectionnelles
2. Poutres bidirectionnelles
3. Poutres triples

Question 4

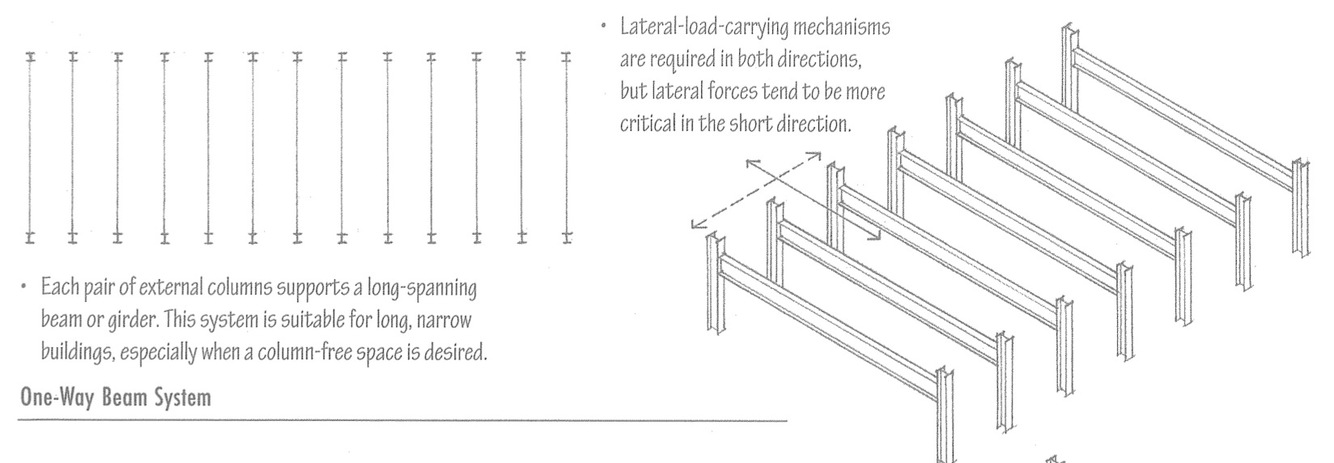

Charpente d’acier : décrire le système unidirectionnel

Answer 4

• Bâtiment long et étroit, sans poteau.

Question 5

Quel système offre la solution la plus efficace et la plus économique pour dégager de longues portées?

Inconvénient?

Answer 5

Trame unidirectionnelle. (20m à 100m)

Par contre, dans la direction perpendiculaire à la portée principale, la portée est limitée par la résistance du pontage, ce qui implique que les poteaux sont très rapprochés. (2m à 5m)

Question 6

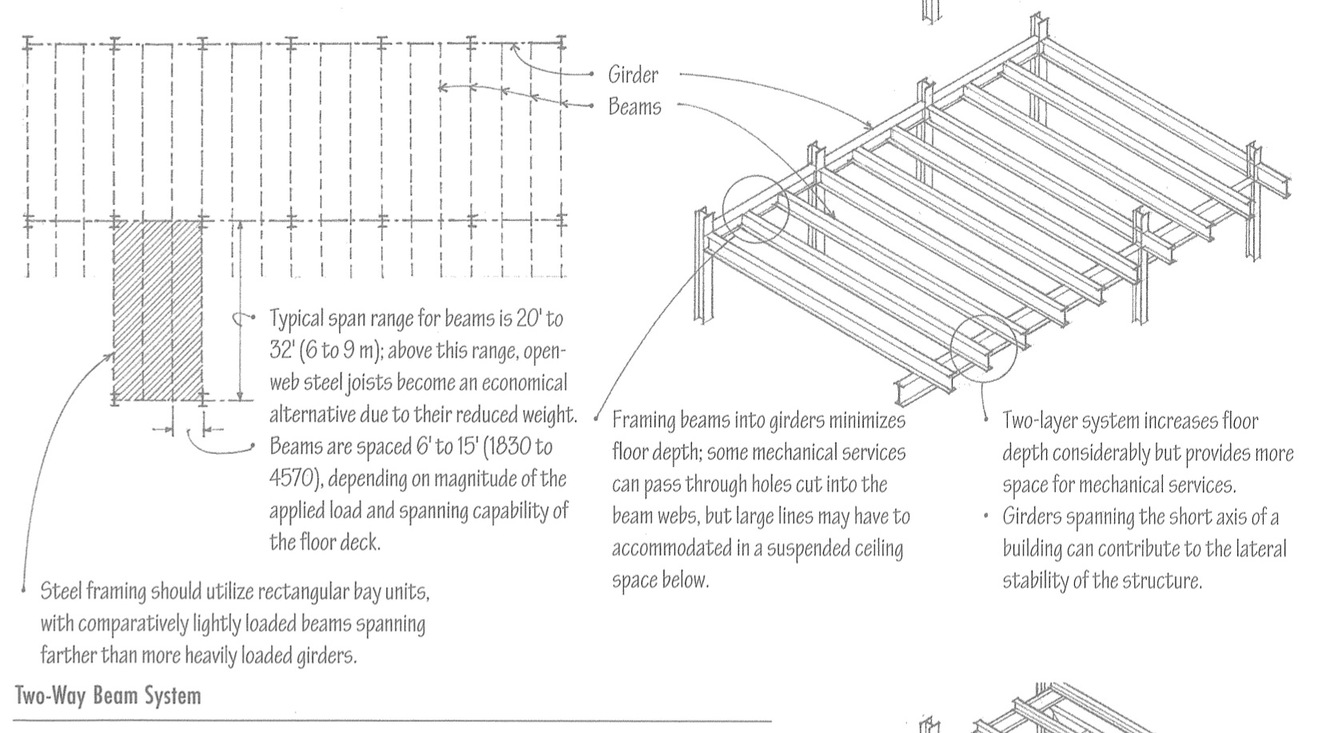

Charpente d’acier : décrire le système bidirectionnel

Answer 6

• Poutre maitresse et poutre
• Portées importantes dans les deux directions (20m) donc offrent beaucoup de flexibilité dans l’utilisation de l’espace.

Question 7

Charpente d’acier : décrire le système de poutres triples (tridirectionnel)

Answer 7

• Espace sans poteaux
• Des fermes à longue portée soutiennent la poutre primaire, sur laquelle s’appuient les poutres secondaires.
• Constitué de trois types d’éléments :
• Éléments de longue portée (fermes)
• Poutres primaires
• Poutres secondaires

Question 8

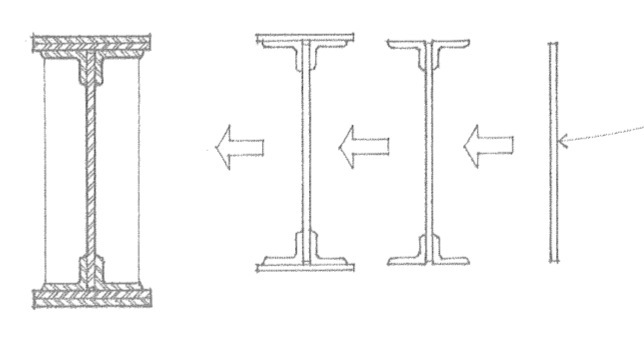

Qu’est-ce qu’une poutre à âme pleine?

Answer 8

Poutre constituée de plaques ou de profilés soudés ou rivetés ensemble.

• Âme = plaque
• Cornières = ailes supérieure et inférieure

Question 9

Nommer 4 facteurs qui influencent le choix d’un assemblage de poutres d’acier.

Answer 9

1. Résistance
2. Degré de rigidité
3. Coût des matériaux et main-d’oeuvre pour sa fabrication
4. Apparence (si visible)

Question 10

Nommer 3 types d’assemblages de poutres d’acier.

Answer 10

1. Assemblages rigides
2. Assemblages flexibles
3. Assemblages semi-rigides

Question 11

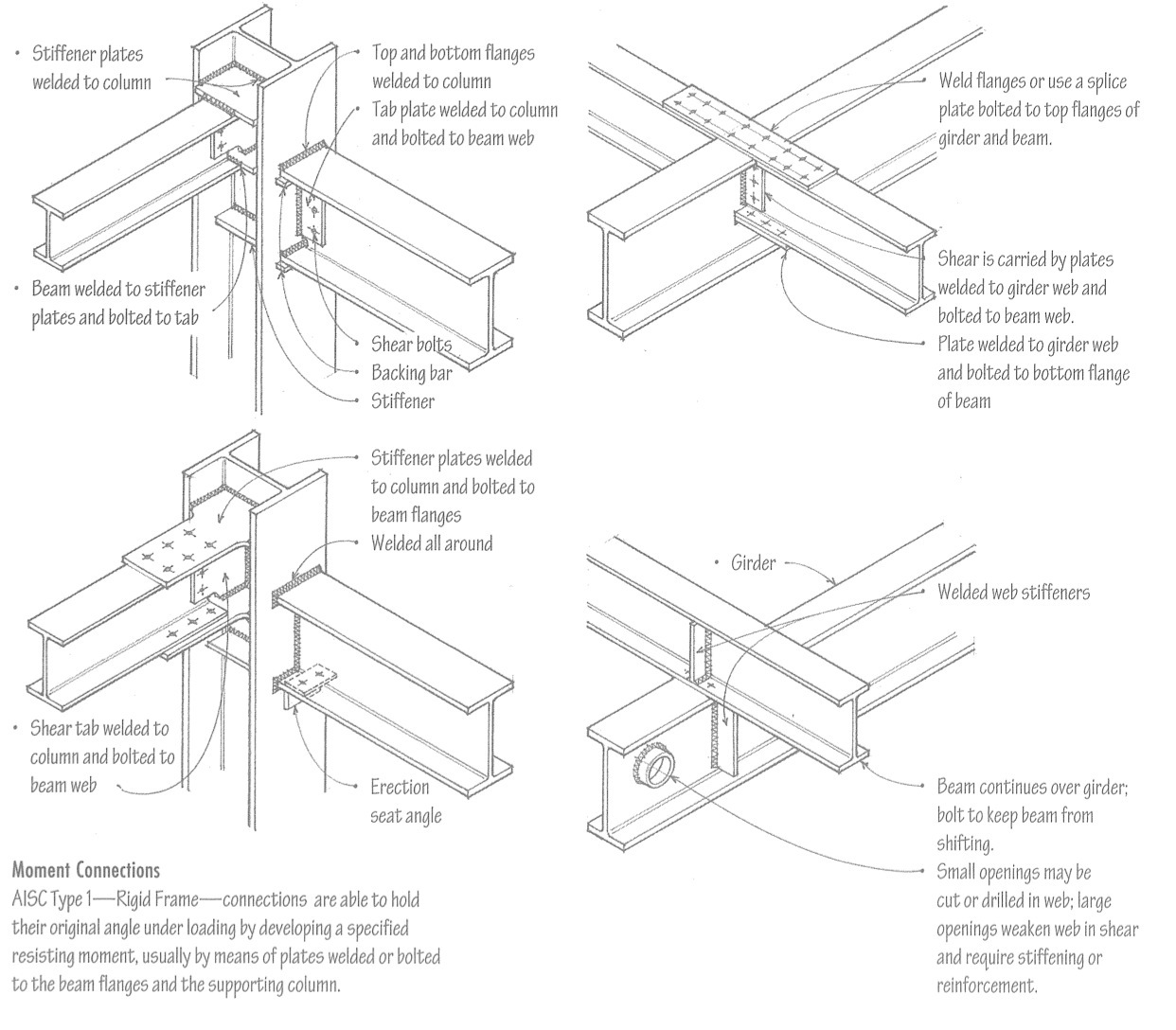

Qu’est-ce qu’un assemblage rigide?

Answer 11

• Plaques soudées ou boulonnées aux ailes des poutres et au poteau.
• Conservent leur angle initial sous une charge.

Question 12

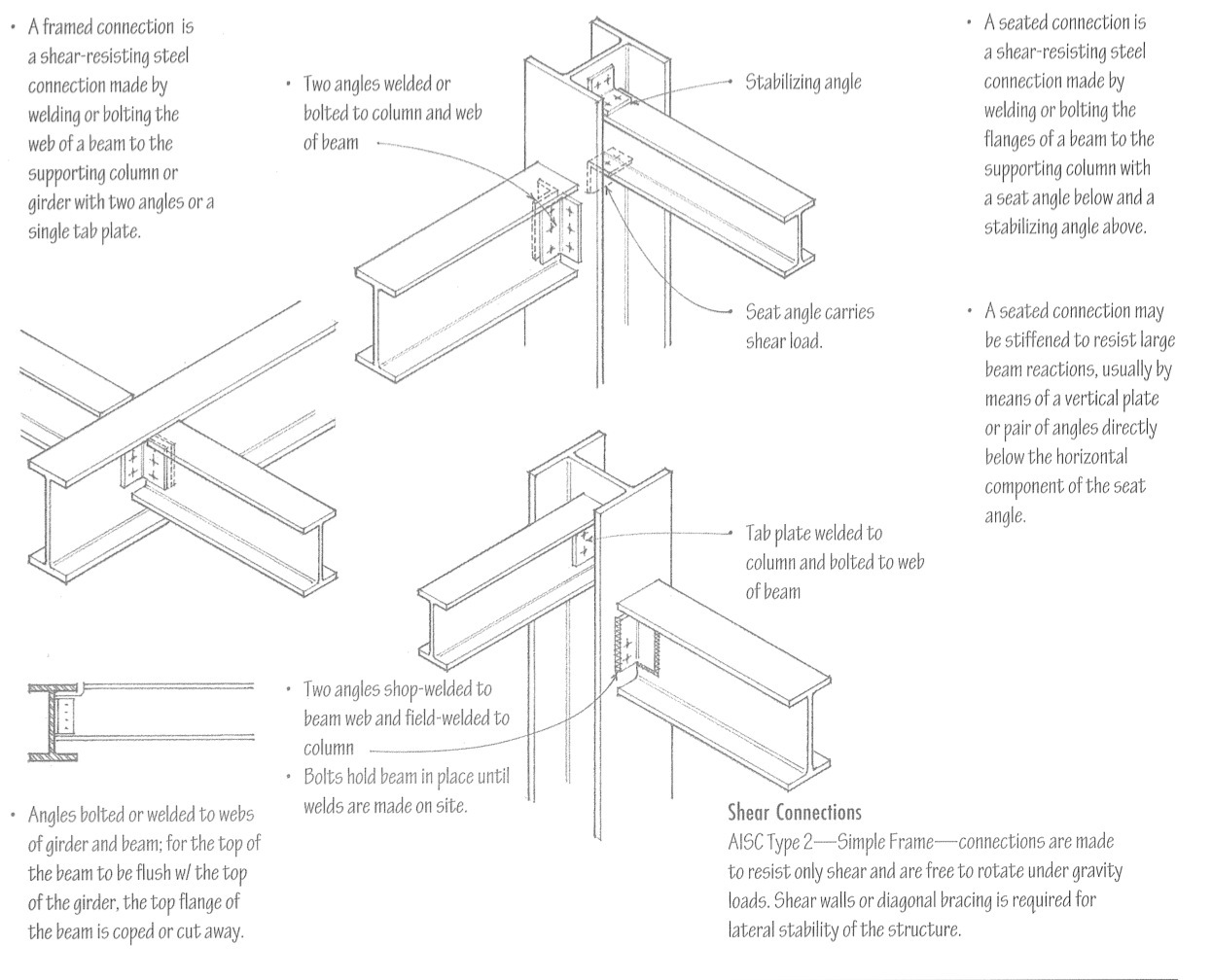

Qu’es-ce qu’un assemblage flexible?

Answer 12

• Cornières soudées ou boulonnées au poteau et à l’âme de la poutre.
• Ne résiste qu’au cisaillement et tourne librement sous l’effet d’une charge. Les contreventement assurent la stabilité latérale de l’ossature.

Question 13

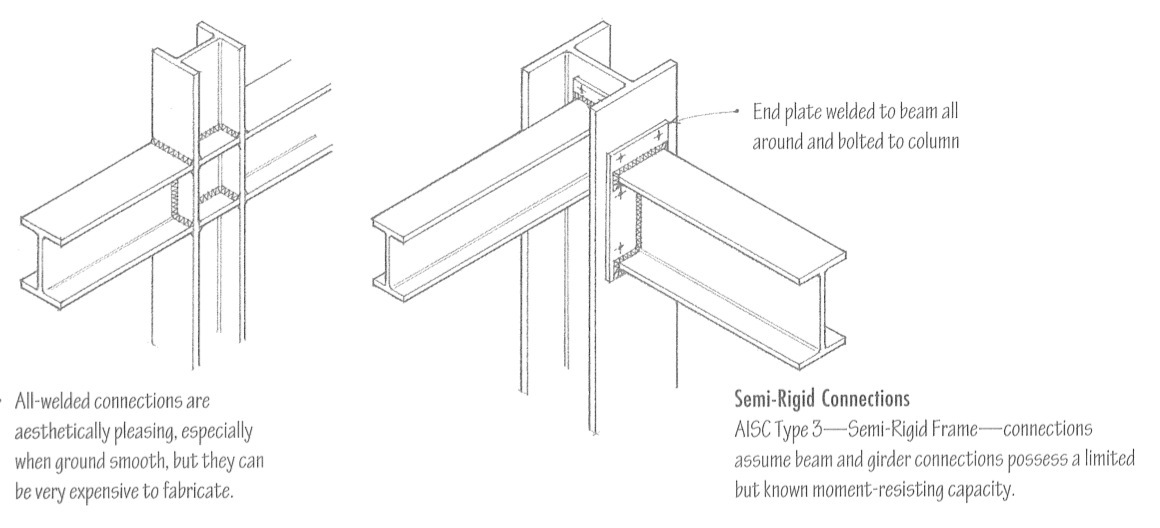

Qu’est-ce qu’un assemblage semi-rigide?

Answer 13

• Entièrement soudé
• Plaque d’appui soudée tout autour de la poutre et boulonnée au poteau.
• Se caractérise par le fait que les charpentes de poutres et de poutres maîtresses manifestent une résistance au moment qui est à la fois limitée et bien déterminée.

Question 14

Quel type d’assemblage présente un aspect agréable, notamment s’ils sont meulés et polis, mais dont la fabrication coûte cher?

Answer 14

Assemblage semi-rigide (entièrement soudé)

Question 15

L’espacement des poutrelles d’acier est fonction de…? (4)

Answer 15

1. Ampleur de la charge sur le plancher
2. Capacité d’enjambement du matériau de platelage
3. Capacité portante des poutrelles
4. Profondeur désirée du plancher

Question 16

Nommer 3 types de plancher placé sur une ossature de poutrelles à treillis d’acier.

Answer 16

1. Platelage métallique avec remplissage de béton
2. Éléments de béton préfabriqués
3. Panneaux de contreplaqués ou planches de bois devant comporter une membrure supérieure clouable ou une fourrure boulonnée à la membrure supérieure.

Question 17

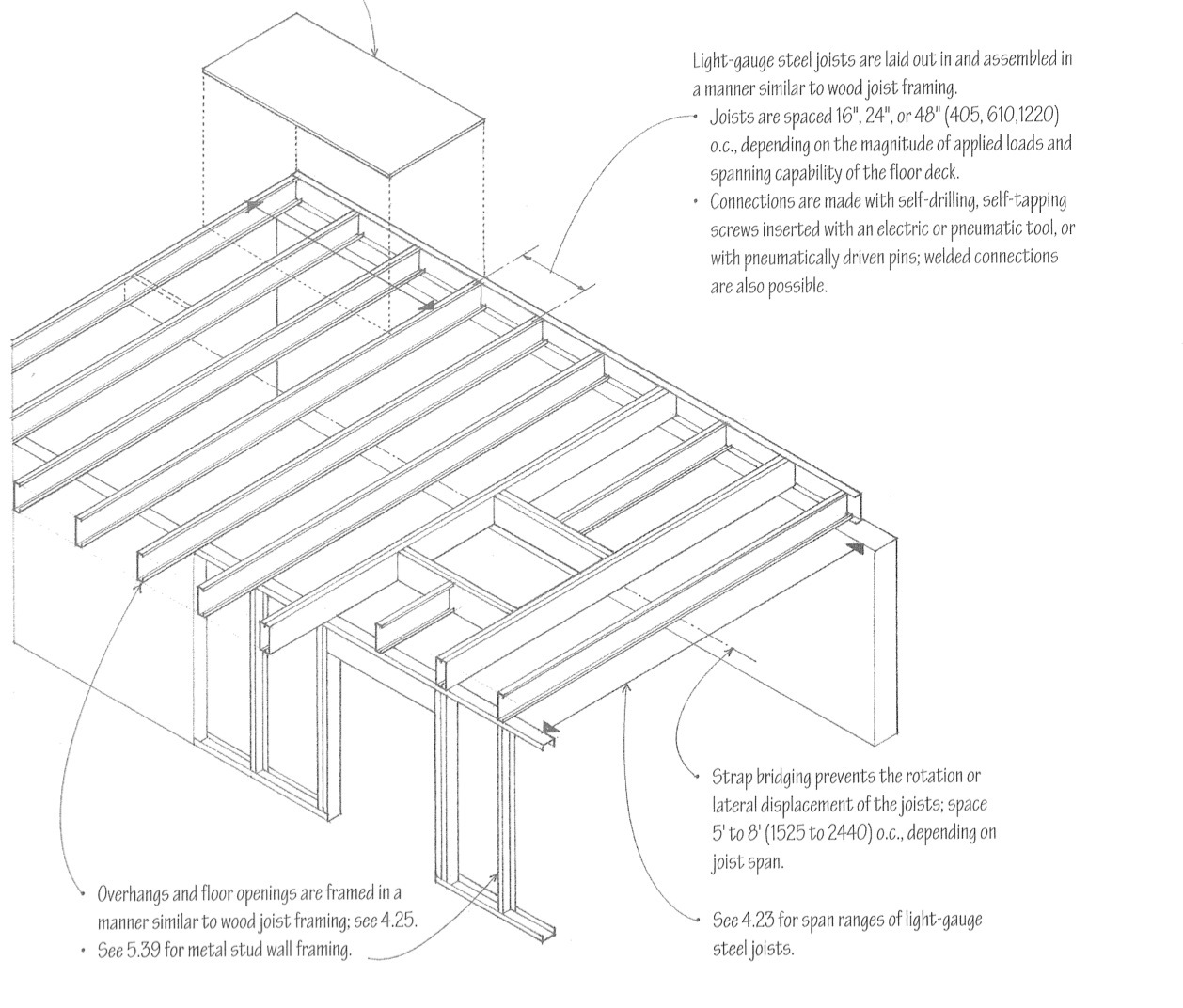

Caractéristiques des solives d’acier léger laminé? (5)

Answer 17

• Fabriqué par formage à froid de tôles ou de feuillards d’acier.
• Se coupent et s’assemblent facilement
• Forme un plancher léger, incombustible, à l’épreuve de l’humidité.
• S’appuient sur un mur à poteaux métalliques, un mur de maçonnerie ou un mur de fondation en béton.
• Trous préformés pour passage de conduits et réduit le poids des poutrelles.

Question 18

Charpente d’acier léger laminé vs charpente de bois ?

3 avantages et 1 inconvénient de l’acier…?

Answer 18

Avantages :

1. Plus léger
2. Dimensions plus stables
3. Plus grandes portées

Inconvénients :

1. Conducteur de chaleur

Question 19

Nommer 3 types de platelages métalliques.

Answer 19

1. Platelage de coffrage
2. Platelage composite
3. Platelage cellulaire

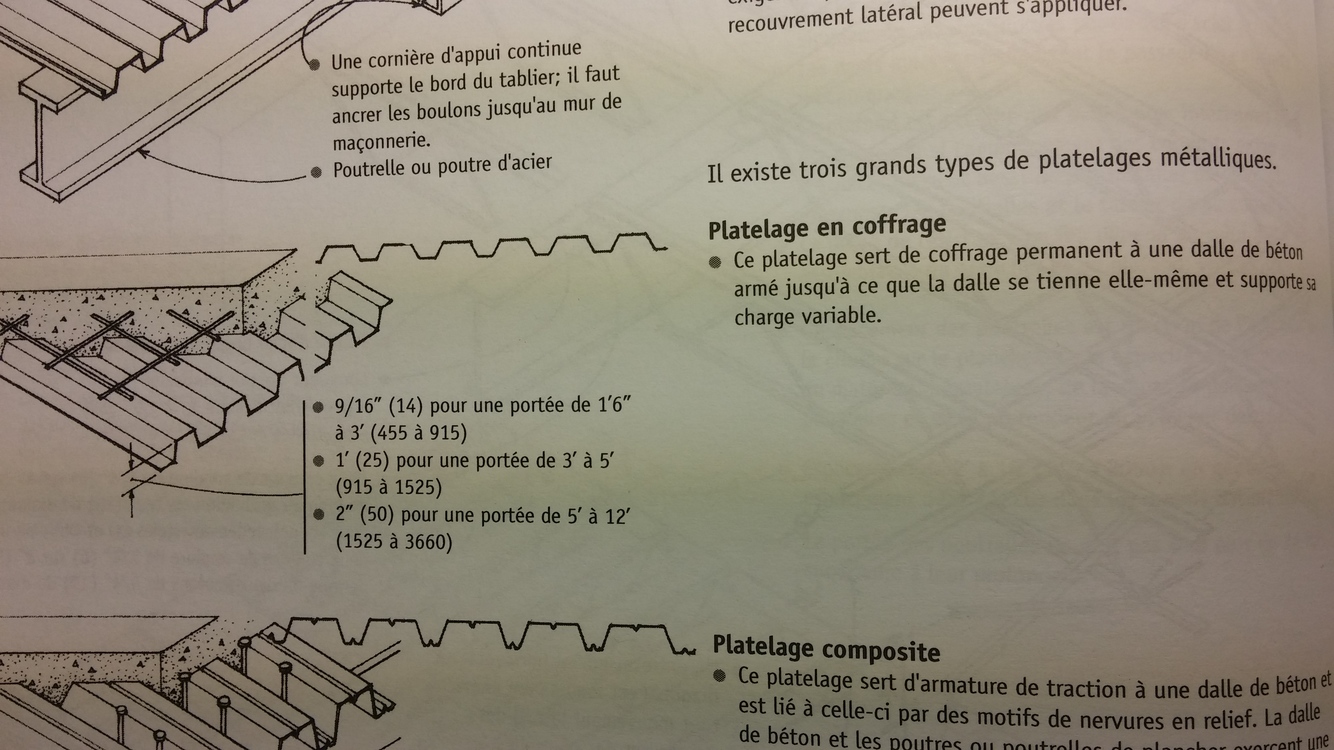

Question 20

Platelage de coffrage : expliquer.

Answer 20

Question 21

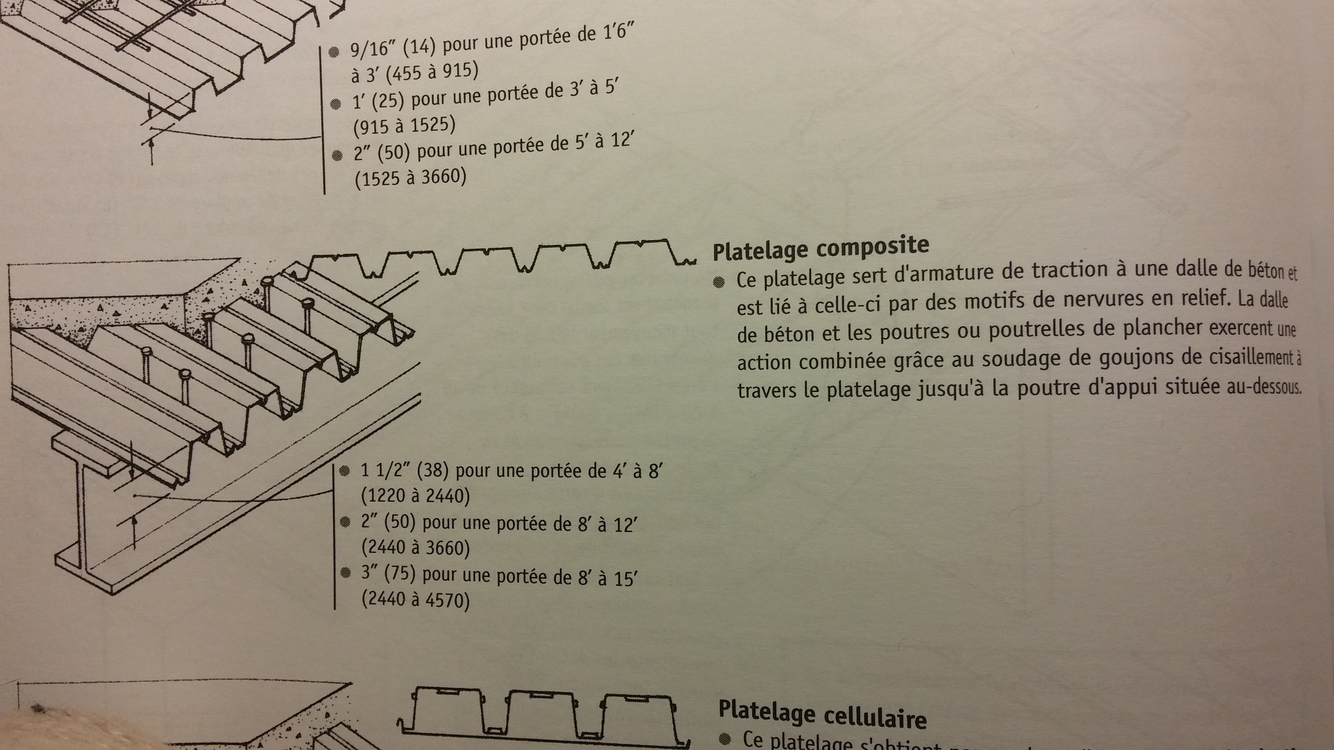

Platelage composite : expliquer.

Answer 21

Question 22

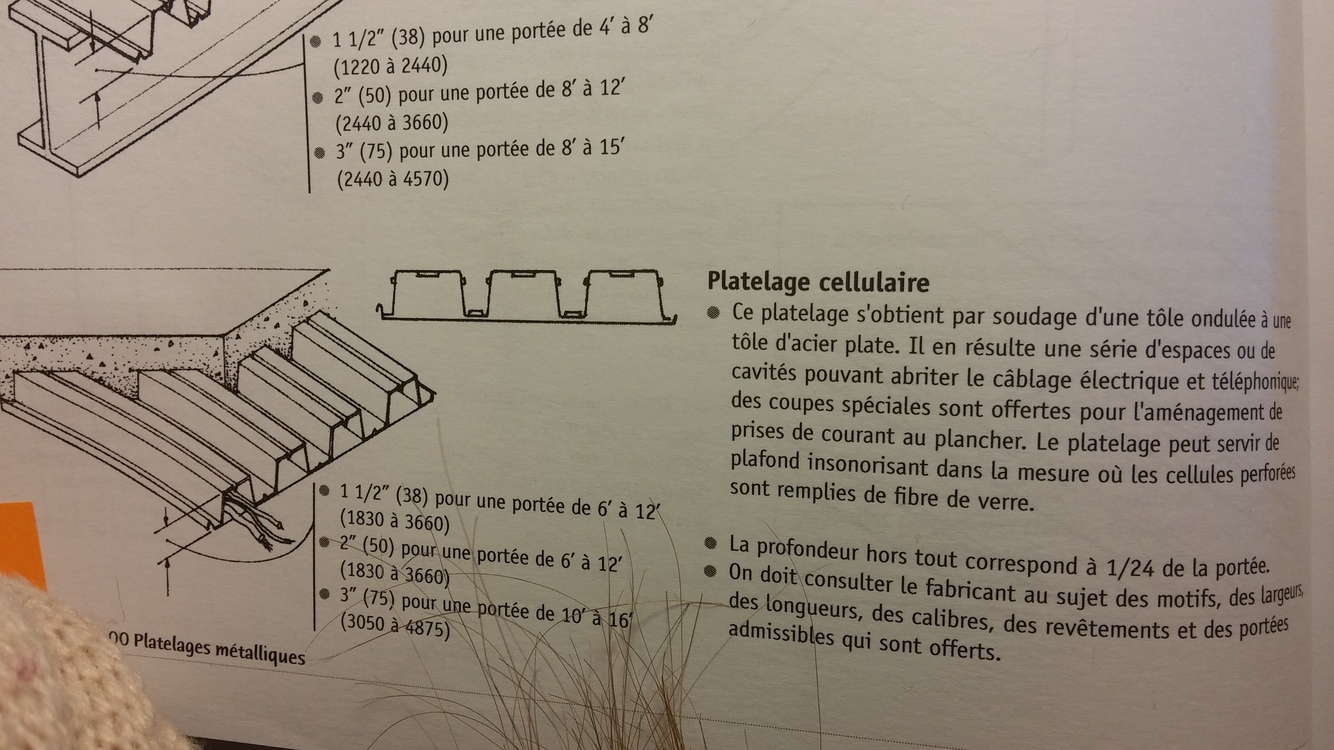

Platelage cellulaire : expliquer.

Answer 22
